電線電纜耐電痕檢測儀新的試樣或不同位置重復相同電壓的試驗。如同樣情況發生，在更低的電壓下再次重復試驗，直到產生有效的電痕化失效或通過。報告試驗的詳細信息見11.5。

注1:因無法實現有效的電痕化失效，可能無法確定某些材料的CTI值，特殊的方法直接從耐受試驗期間將電壓調到

過流保護：可設定

10、試品離霧室頂?shù)拈g距：>400mm，

11、試品離墻的間距：>400mm

14、試品數量：水平1只，垂直1只

15、試驗時間：1000小時

★16、噴霧方式：超聲波霧化器

17、試樣處的噴霧速度：3M/S

18、噴霧量為：（0.4±0.1）L/m3.H

★19、霧室容積：4m3(長寬高=2000mm*1200mm*1700mm)

20、噴霧液體： NaC1和去離子水配制好的鹽水

★23、霧化顆粒：5μm-10μm

24、控制系統：嵌入式工業計算機

★25、主機尺寸：長寬高=3400*1300*1800（MM）

26、設備重量：300kG

注1:由于以往試驗導致滴定設備中的殘留物可能會污染溶液，以及溶液蒸發會增加其濃度，兩者會使得結果比真實

值偏低。在此情況下，試驗前可機械地和/或用溶劑清洗滴定設備，內部也用相同的溶劑清洗，用(10~20)

滴沖洗，通常能去掉濃度較大的液體。

如有爭議，電極和滴定裝置清潔程序應由供需雙方協商確定。

將試樣水平放置在支撐臺上，測試面朝上。調整試樣的相對高度和電極裝置,使電極置于試樣上方，

并定位校準電極間距為(4.0±0.1)mm。確保整個電極橫刃與試樣表面按要求的壓力接觸，壓力均勻分

布在整個刃寬度上。

注2:為便于目視檢查，可在電極后放置一光源。

試樣的方向應確保液滴保留在兩電極之間。

調節試驗電壓到要求值，電壓值應為25V的整數倍，并調整電路參數，使短路電流在允許的公差范

圍內。

8.3 試驗程序

啟動滴液裝置，使液滴滴落在試樣表面，保持試驗進行，直到發生以下情況之一:

a) 過電流裝置動作;

b) 發生持續燃燒;

c)第50(100)滴滴落后經過至少25S，無a)或b)情況發生。

注:若不要求測定蝕損，可在任何50滴試驗前進行100滴試驗。

試驗結束后，排出試驗箱內有毒氣體，取出試樣。蝕損的測定

按要求，50滴液滴試驗結束后，應清除掉粘在未失效試樣表面的任何碎屑或松散附著的分解物，然

后將試樣放在帶有深度計的平臺上。應使用具有半球端部的其直徑為1.0mm的探針測量每個試樣的大

蝕損深度，以毫米表示，精度為0.1mm。測量五次，結果取大值。

蝕損深度小于1mm時，應以“<1mm”表示。

按第10章的規定進行試驗時，應在規定的電壓下對經受50滴液滴試驗的試樣進行蝕損深度測量。

按第11章的規定進行試驗時，應在大電壓下對經受50滴液滴試驗的五個試樣進行蝕損深度測量。

測量耐電痕化指數(PTI)

程序在材料標準或電氣設備規范或其他標準中，如僅需進行耐電痕試驗，應按照第8章的規定進行50滴

液滴試驗，但試驗僅在某個規定電壓下進行。

由空氣電弧導致的過電流裝置動作，不是電痕化失效。

至少測試五個試樣。若其中一個在特定的試驗電壓下失效，除非另有規定，否則可對一組新的五個

試樣進行試驗，如果十個試樣中只有一個失效，則結果為“通過”。

試樣數量可由供需雙方協商確定，或按照產品標準確定。

耐電痕試驗電壓應為25V的整數倍。

10.2 報告

報告應包含以下信息:

a)被測材料的名稱和任何條件處理:b)

試樣厚度和用于獲得規定厚度的疊層數;

c)

試樣未測試的原始表面特性:

--任何清潔過程情況;

--任何機加工情況，如拋光;

--任何試樣表面涂漆情況。

d)

試驗前的表面狀態，考慮表面缺陷，如劃痕、污物、雜質等;

e)

電極和滴管的清潔程序;

f)

如果試驗不是在無通風的空間進行，包括大概的空氣流速;

g)

根據任何已知材料特性校正電極;

h)

不要求測定蝕損程度時，報告耐電痕化指數試驗結果如下:

說明使用的溶液類型(溶液B或溶液C)，在規定的電壓下試驗通過或失效。

例如溶液A，PTI175通過，或PTI175失效

例如溶液B，PTI225M通過，或PTI225M失效

例如溶液C，PTI175C通過，或PTI175C失效

如果要求測定蝕損程度時，結果應報告如下:

說明使用的溶液類型(溶液B或溶液C)以及大的蝕損深度，在規定的電壓下試驗通過或失

效。

例如溶液A，PTI250-3通過，或PTI250-3失效

例如溶液B，PTI375M-3通過，或PTI375M-3失效

例如溶液C，PTI250C-3通過，或PTI250C-3失效

如果試樣發生燃燒，無法報告蝕損程度，則應在報告中說明。

如果在試樣上形成穿孔，則應報告孔的信息及深度(試樣厚度)。

如果由于產生電弧導致試驗無效，則應報告。

尊敬的用戶：

您好!

承蒙您惠購使用本公司產品，謹致謝意!

在以后的日子里，我們會為您提供優良的售后服務，盡力確保及時解決您的問題。

為了保護您的合法權益，免除您的后顧之憂，我公司特向您作出下述說明：

1、產品保證開箱合格，購買后一周內（憑發票日期）發現嚴重質量問題，經本公司技術部門或授權經銷商機構確認后可提供免費更換。

2、此卡請妥善保存，憑卡聯系保（維）修。出廠一年內實行免費保修(易損件除外)，一年后，實行有償服務，憑卡在應收費項可獲優惠。

3、產品出現故障時，請將故障現象及參數詳細記錄，并傳真(或電話)至本部服務部門，本部將在二十四小時內答復您并確認后續的服務進程。

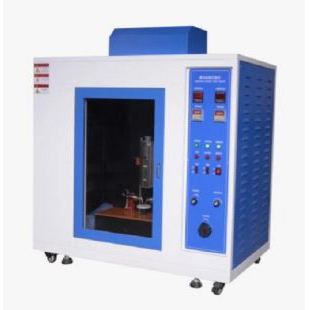

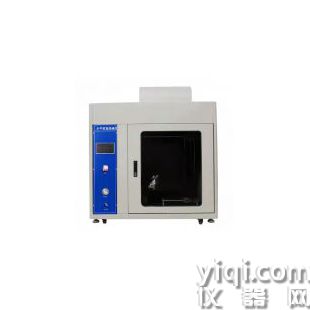

漏電起痕試驗裝置是按IEC60695、GB4207/IEC60112等標準要求設計制造的專用檢測儀器。適用于固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定，具有簡便、準確、可靠、實用等特點。

本試驗方法可測量在電壓達600 V時固體電氣絕緣材料在電場作用下表面暴露于含雜質的水時的相對耐電痕化性能. 當將電壓施加到放在材料表面上規定的電極裝置之間，且電解液以規定的時間間隔滴到兩電極之間時，在此試驗情況下可能產生電痕化。引起材料破壞所必需的液滴數隨著施加電壓的減小而增加，且在低于某一限值時，不發生電痕化。

當材料在試驗電壓下也未電痕時，可以有不同程度的腐蝕，且腐蝕深度能測出。某些材料能在試驗時燃燒。

一、主要技術參數及功能

1、 采用矩形鉑電極，每個電極對試樣作用力為1.0N±0.05N。

2、 施加電壓在100~600V（48~60HZ）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10% 。當試驗回路中，短路電流大于0.時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格。

3、 滴液裝置能使滴液高度從30~40mm可調，滴液大小44~55滴/1cm3。滴液時間隔30S±5S可調。

4、外形尺寸：寬1120mm×深520mm×高1250mm

過流保護：可設定

10、試品離霧室頂?shù)拈g距：>400mm，

11、試品離墻的間距：>400mm

14、試品數量：水平1只，垂直1只

15、試驗時間：1000小時

★16、噴霧方式：超聲波霧化器

17、試樣處的噴霧速度：3M/S

18、噴霧量為：（0.4±0.1）L/m3.H

★19、霧室容積：4m3(長寬高=2000mm*1200mm*1700mm)

20、噴霧液體： NaC1和去離子水配制好的鹽水

★23、霧化顆粒：5μm-10μm

24、控制系統：嵌入式工業計算機

★25、主機尺寸：長寬高=3400*1300*1800（MM）

26、設備重量：300kG

注1:由于以往試驗導致滴定設備中的殘留物可能會污染溶液，以及溶液蒸發會增加其濃度，兩者會使得結果比真實

值偏低。在此情況下，試驗前可機械地和/或用溶劑清洗滴定設備，內部也用相同的溶劑清洗，用(10~20)

滴沖洗，通常能去掉濃度較大的液體。

如有爭議，電極和滴定裝置清潔程序應由供需雙方協商確定。

將試樣水平放置在支撐臺上，測試面朝上。調整試樣的相對高度和電極裝置,使電極置于試樣上方，

并定位校準電極間距為(4.0±0.1)mm。確保整個電極橫刃與試樣表面按要求的壓力接觸，壓力均勻分

布在整個刃寬度上。

注2:為便于目視檢查，可在電極后放置一光源。

試樣的方向應確保液滴保留在兩電極之間。

調節試驗電壓到要求值，電壓值應為25V的整數倍，并調整電路參數，使短路電流在允許的公差范

圍內。

8.3 試驗程序

啟動滴液裝置，使液滴滴落在試樣表面，保持試驗進行，直到發生以下情況之一:

a) 過電流裝置動作;

b) 發生持續燃燒;

c)第50(100)滴滴落后經過至少25S，無a)或b)情況發生。

注:若不要求測定蝕損，可在任何50滴試驗前進行100滴試驗。

試驗結束后，排出試驗箱內有毒氣體，取出試樣。蝕損的測定

按要求，50滴液滴試驗結束后，應清除掉粘在未失效試樣表面的任何碎屑或松散附著的分解物，然

后將試樣放在帶有深度計的平臺上。應使用具有半球端部的其直徑為1.0mm的探針測量每個試樣的大

蝕損深度，以毫米表示，精度為0.1mm。測量五次，結果取大值。

蝕損深度小于1mm時，應以“<1mm”表示。

按第10章的規定進行試驗時，應在規定的電壓下對經受50滴液滴試驗的試樣進行蝕損深度測量。

按第11章的規定進行試驗時，應在大電壓下對經受50滴液滴試驗的五個試樣進行蝕損深度測量。

測量耐電痕化指數(PTI)

程序在材料標準或電氣設備規范或其他標準中，如僅需進行耐電痕試驗，應按照第8章的規定進行50滴

液滴試驗，但試驗僅在某個規定電壓下進行。

由空氣電弧導致的過電流裝置動作，不是電痕化失效。

至少測試五個試樣。若其中一個在特定的試驗電壓下失效，除非另有規定，否則可對一組新的五個

試樣進行試驗，如果十個試樣中只有一個失效，則結果為“通過”。

試樣數量可由供需雙方協商確定，或按照產品標準確定。

耐電痕試驗電壓應為25V的整數倍。

10.2 報告

報告應包含以下信息:

a)被測材料的名稱和任何條件處理:b)

試樣厚度和用于獲得規定厚度的疊層數;

c)

試樣未測試的原始表面特性:

--任何清潔過程情況;

--任何機加工情況，如拋光;

--任何試樣表面涂漆情況。

d)

試驗前的表面狀態，考慮表面缺陷，如劃痕、污物、雜質等;

e)

電極和滴管的清潔程序;

f)

如果試驗不是在無通風的空間進行，包括大概的空氣流速;

g)

根據任何已知材料特性校正電極;

h)

不要求測定蝕損程度時，報告耐電痕化指數試驗結果如下:

說明使用的溶液類型(溶液B或溶液C)，在規定的電壓下試驗通過或失效。

例如溶液A，PTI175通過，或PTI175失效

例如溶液B，PTI225M通過，或PTI225M失效

例如溶液C，PTI175C通過，或PTI175C失效

如果要求測定蝕損程度時，結果應報告如下:

說明使用的溶液類型(溶液B或溶液C)以及大的蝕損深度，在規定的電壓下試驗通過或失

效。

例如溶液A，PTI250-3通過，或PTI250-3失效

例如溶液B，PTI375M-3通過，或PTI375M-3失效

例如溶液C，PTI250C-3通過，或PTI250C-3失效

如果試樣發生燃燒，無法報告蝕損程度，則應在報告中說明。

如果在試樣上形成穿孔，則應報告孔的信息及深度(試樣厚度)。

如果由于產生電弧導致試驗無效，則應報告。

尊敬的用戶：

您好!

承蒙您惠購使用本公司產品，謹致謝意!

在以后的日子里，我們會為您提供優良的售后服務，盡力確保及時解決您的問題。

為了保護您的合法權益，免除您的后顧之憂，我公司特向您作出下述說明：

1、產品保證開箱合格，購買后一周內（憑發票日期）發現嚴重質量問題，經本公司技術部門或授權經銷商機構確認后可提供免費更換。

2、此卡請妥善保存，憑卡聯系保（維）修。出廠一年內實行免費保修(易損件除外)，一年后，實行有償服務，憑卡在應收費項可獲優惠。

3、產品出現故障時，請將故障現象及參數詳細記錄，并傳真(或電話)至本部服務部門，本部將在二十四小時內答復您并確認后續的服務進程。

漏電起痕試驗裝置是按IEC60695、GB4207/IEC60112等標準要求設計制造的專用檢測儀器。適用于固體絕緣材料在潮濕條件下相比漏電起痕指數和耐漏電起痕指數的測定，具有簡便、準確、可靠、實用等特點。

本試驗方法可測量在電壓達600 V時固體電氣絕緣材料在電場作用下表面暴露于含雜質的水時的相對耐電痕化性能. 當將電壓施加到放在材料表面上規定的電極裝置之間，且電解液以規定的時間間隔滴到兩電極之間時，在此試驗情況下可能產生電痕化。引起材料破壞所必需的液滴數隨著施加電壓的減小而增加，且在低于某一限值時，不發生電痕化。

當材料在試驗電壓下也未電痕時，可以有不同程度的腐蝕，且腐蝕深度能測出。某些材料能在試驗時燃燒。

一、主要技術參數及功能

1、 采用矩形鉑電極，每個電極對試樣作用力為1.0N±0.05N。

2、 施加電壓在100~600V（48~60HZ）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10% 。當試驗回路中，短路電流大于0.時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格。

3、 滴液裝置能使滴液高度從30~40mm可調，滴液大小44~55滴/1cm3。滴液時間隔30S±5S可調。

4、外形尺寸：寬1120mm×深520mm×高1250mm

二、使用步驟

（一）安裝調試

1、 開箱后，先去掉箱內防震泡沫和膠帶、綁扎帶等，試驗箱水平放置。

2、 滴液針裝正，使滴液能從電極中間滴落。

3、 檢查電極、重塊的固定螺釘是否擰緊，如有松動，應按標準重新校正1.0±0.5N并將重塊固定。

二、使用步驟

（一）安裝調試

1、 開箱后，先去掉箱內防震泡沫和膠帶、綁扎帶等，試驗箱水平放置。

2、 滴液針裝正，使滴液能從電極中間滴落。

3、 檢查電極、重塊的固定螺釘是否擰緊，如有松動，應按標準重新校正1.0±0.5N并將重塊固定。

注3:按所要求的電阻率范圍確定氯化銨用量，按所要求的表面張力范圍確定表面活性劑用量，以制備溶液。

通常使用溶液A進行試驗，但在模擬腐蝕性更強環境的試驗時，建議選用溶液C進行試驗。若選用溶

液C試驗，則在CTI和PTI后加字母“C”。溶液B可用于試驗結果對比。GB/T4207-XXXX/1EC60112:2020

試驗溶液液滴應在(35±5)mm的高度，以(30±5)s的時間間隔滴落在兩電極間中心位置的試樣

表面。

兩滴之間的目標時間應為30s，連續50滴液滴的質量應在0.997g~1.147g，連續20滴液滴的質量應

在0.380g~0.480g。

注1:液滴的質量可通過合適的天平稱量。

注2:50滴的目標質量為1.07g，20滴的目標質量為0.43g

應在合適的時間間隔內檢查液滴的質量。

注3:對于溶液A，經驗表明外徑為0.9mm~1.2mm薄壁不銹鋼管(如皮下注射針管)適合作為滴定裝置的滴液口，具

體采用哪種滴液口取決于滴液系統。對于溶液B和溶液C，經驗表明，可使用不同的滴液系統，但宜使用外徑為

0.90mm~3.45m的滴液口。

注4:可使用液滴檢測計或計數器，以確定是否有連續滴液或未滴液。

7.5試樣支撐臺

應使用一塊或若干塊尺寸合適的玻璃板，總厚度不小于4mm，試驗期間以支撐試樣。

注1:為了避免清潔支撐臺，通常將一次性玻璃顯微鏡用的載玻片放在支撐臺上緊挨著試樣的位置。

注2:經驗表明，在玻璃板邊緣使用薄的金屬箔，可以用來檢查電解液的損失。

7.6 電極裝置安裝

試樣和其緊接的電極應放置在箱體內通風好的位置。

注:為保持箱內理想的排煙效果，對于某種級別材料，可使試樣表面和電極間保持細微的空氣流動，經驗表明試驗

前和試驗期間0.2m/s空氣流動速度是適合的?？商岣呦鋬?nèi)其他區域的空氣流動速度以幫助排氣，可使用合適的

熱電阻風速計測量空氣流動速度。

應安裝合適的煙霧排出系統，以確保試驗后安全排氣。7.7條件處理室

條件處理室應保持溫度為(23±2)℃，相對濕度為(50±10)%。

注:IEC 60212中描述了固體絕緣材料測試前和測試期間所使用的標準條件。

8 基本試驗程序

8.1 概述

當材料實際上為非均勻材質時，試驗應沿其特性方向和正交特性方向進行，除非另有規定，取較低

值。

試驗應在環境溫度(23士5)℃下進行。

除非另有規定，應在未污染的試樣上進行試驗。

若試樣產生孔，則認為試驗結果有效，與試樣厚度無關。但應報告孔形成的原因和孔的深度(試樣

或疊層厚度)。

8.2 準備

每次試驗后，用合適溶劑清洗電極，然后使用去離子水沖洗并干燥。如需要，重新對電極加工使其

恢復原狀，必要時進行拋光并沖洗，在下一次試驗前再次進行干燥處理。

試驗前，如有必要，對電極進行冷卻處理，確保其溫度不足以對試樣性能產生不利影響。

確保不產生直觀的污染，通過標準試驗與試驗前的測量確保所采用溶液符合電導率要求。滿足標準：

    GB/T  20142-2006 標稱電壓高于1000V的交流架空線路用線路柱式復合絕緣子－－-定義 、試驗方法及接受準則

    GBT 22079-2008 標稱電壓高于1000V使用的戶內和戶外聚合物絕緣子 一般定義、試驗方法和接受準則

試驗原理：

    在一個封閉的鹽霧室內，水平和垂直各放置一個絕緣子，對絕緣子施加工頻高壓，長期運行1000小時，判斷工頻高壓及鹽霧室對絕緣子的蝕損程度，及絕緣子的耐漏電概況，從而判斷絕緣子是否合格。

設備組成：

高壓發生器：主要由調壓器和變壓器組成，主要作用是升壓和降壓

霧化試驗箱：主要由霧化室和超聲波霧化器組成，在霧化室內，由超聲波霧化器產生規定流量的霧化顆粒后，附著在絕緣子表面，形成露珠后，對絕緣子進行腐蝕。

控制系統：控制整個試驗系統的開始、暫停和結束。

軟件功能：

1、★曲線顯示：實時顯示試驗電壓和電流曲線

2、★負載電流：實時顯示負載電流，過載保護

3、上下限位：上下限位狀態指示燈

4、★試驗暫停：時間期間可以中斷試驗過程后，繼續開始試驗，累積記錄試驗總時長

5、參數校準：可以對電壓和電流參數進行校準

6、歷史數據：可以查詢歷史數據

7、電子報告：可以保存電子報告

8、數據導出：可以通過U盤接口導出數據

技術參數：

1、輸入電壓：AC-220V

★2、輸出電壓：AC0～50KV，DC -50～0 KV可以調

3、電器容量：50KVA

4、電壓試驗精度：<2%

5、高壓側輸出電流： ≥1A

6、高壓側輸出電流：>250MA時，大電壓降<5%

7、電流測量精度：<1%

★8、門限位開關：打開門后，電壓斷電并自動歸零

顯示空氣電弧的下一級高試驗電壓。

如果試樣表面產生大電流而導致過電流裝置動作或發生持續燃燒，則該試樣在此電壓下失效。在清

洗裝置后，按照第8章程序，使用較低的試驗電壓在新的試樣或不同位置上重復試驗。

如果上述氣情況均未發生，在第100滴液滴后至少經過25s，過電流裝置未動作，表明試驗有效且試

樣合格。在新的試樣或不同位置上，逐漸升高的電壓重復試驗，此電壓下的前五次試驗中，每次試驗在

第100滴液滴下后經過至少25s未發生任何失效。在清洗裝置后，按照第8章程序，可使用五個單獨的試

樣或在同一試樣上五個不同的位置進行試驗。

如果試驗過程中試樣上有形成孔，記錄此結果，同時注意孔的深度(試樣或疊層厚度)，然后按上述

程序繼續進行試驗。

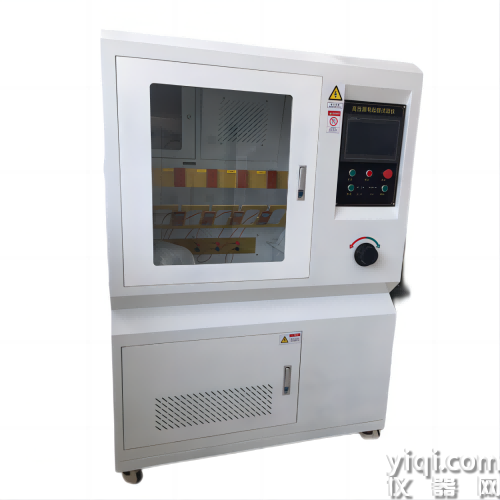

電線電纜耐電痕檢測儀

新的試樣或不同位置重復相同電壓的試驗。如同樣情況發生，在更低的電壓下再次重復試驗，直到產生

有效的電痕化失效或通過。報告試驗的詳細信息見11.5。

注1:因無法實現有效的電痕化失效，可能無法確定某些材料的CTI值，特殊的方法直接從耐受試驗期間將電壓調到

顯示空氣電弧的下一級高試驗電壓。

如果試樣表面產生大電流而導致過電流裝置動作或發生持續燃燒，則該試樣在此電壓下失效。在清

洗裝置后，按照第8章程序，使用較低的試驗電壓在新的試樣或不同位置上重復試驗。

如果上述氣情況均未發生，在第100滴液滴后至少經過25s，過電流裝置未動作，表明試驗有效且試

樣合格。在新的試樣或不同位置上，逐漸升高的電壓重復試驗，此電壓下的前五次試驗中，每次試驗在

第100滴液滴下后經過至少25s未發生任何失效。在清洗裝置后，按照第8章程序，可使用五個單獨的試

樣或在同一試樣上五個不同的位置進行試驗。

如果試驗過程中試樣上有形成孔，記錄此結果，同時注意孔的深度(試樣或疊層厚度)，然后按上述

程序繼續進行試驗。
