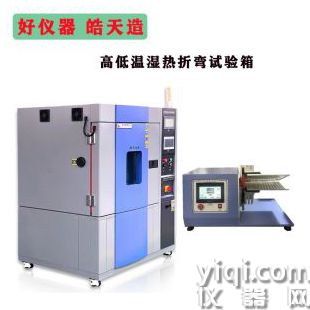

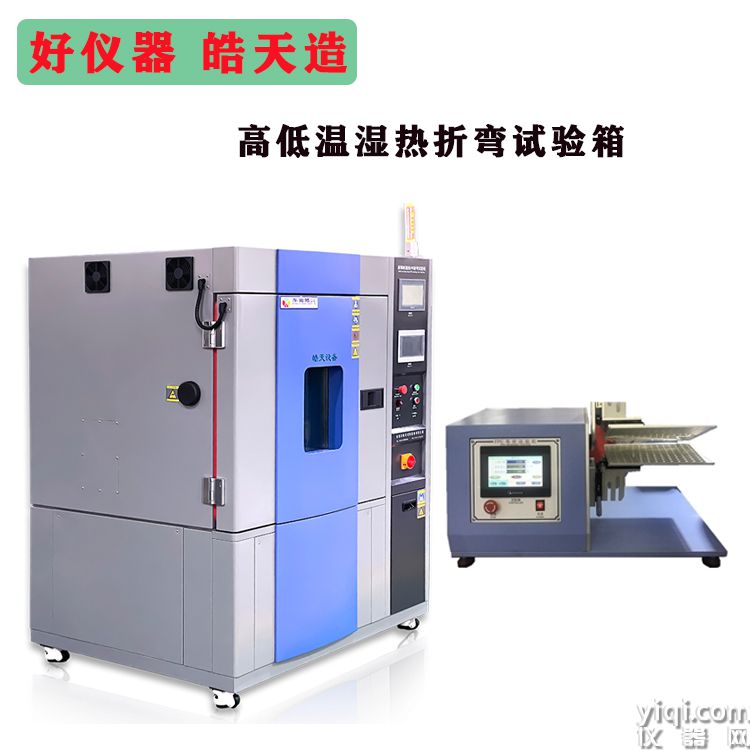

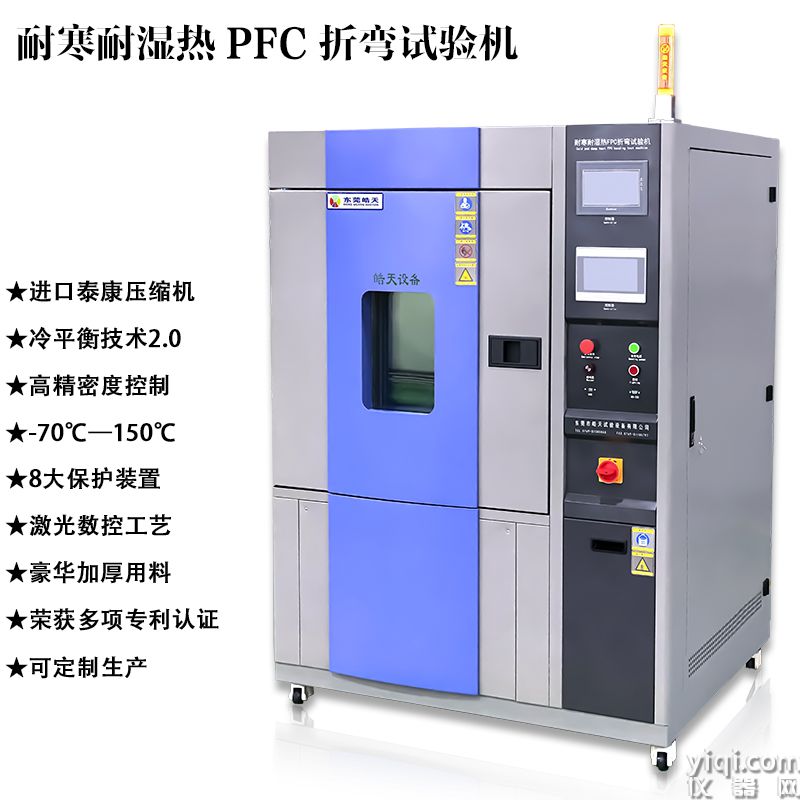

FPC 折彎機

• 設備用途：主要用于柔性電路板（FPC）的折彎加工，使 FPC 適應不同電子產品的設計需求，實現復雜的電路連接和空間布局。

• 技術參數

• 試驗工位：通常有 1 工位或多工位，可同時進行多個樣品的測試。

• 測試角度：一般支持 0-180° 可編程折彎角度，滿足不同產品的折彎要求。

• 彎折半徑：如 R1-R20 可手動調節，以適應不同 FPC 材料和厚度的彎折需求。

• 操作模式：多采用 7 寸或更大尺寸的彩色觸摸屏操作界面，操作簡便直觀。

• 控制模式：基于 PLC 軟件控制，可精確設定和控制各項參數，如計數、速度等。

• 速度：折彎速度一般在 10-60 次 / 分鐘可設定，可根據 FPC 材料和工藝要求進行調整。

• 電源：常見為 220V、50HZ 電源供電。












結構組成

• 加載系統：包括電機、絲杠、加載頭，用于施加精確的彎曲載荷，確保折彎精度。

• 支撐系統：穩定地支撐被測試樣，保證試驗過程中的穩定性，防止 FPC 在折彎過程中發生移位或晃動。

• 測量系統：配備高精度傳感器，用于測量加載力和試樣的變形量，實時反饋數據，以便進行精確控制。

• 控制系統：用于設定試驗參數、控制加載速度和記錄試驗數據，實現自動化操作和精確控制。





材料與設計

• 材料：關鍵部件采用特殊的高分子材料和合金材料，具有良好的柔韌性、耐腐蝕性和耐高溫性能，在寒冷環境下不易變硬、脆化，在潮濕環境下不易被腐蝕。

• 設計：結構設計經過精心優化，采用高強度的框架和精密的傳動系統，確保在折彎過程中能夠承受較大的壓力和扭矩，同時保證折彎角度的準確性和穩定性。
