產品介紹

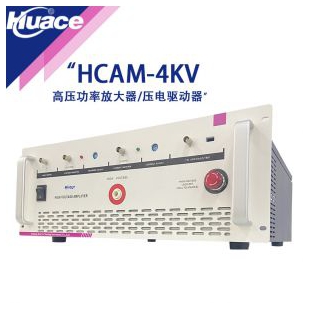

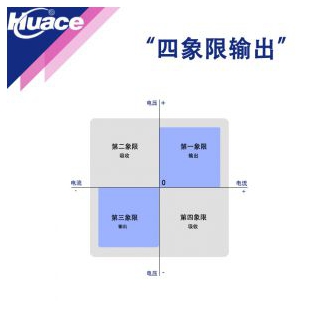

    功率放大器-4KV系列是一款優異的高壓功率放大器，設備可放大交、直流信號，大輸出8000Vp-p (±4000Vp)電壓。全固態的設計，其具有高轉換速率、寬脈寬以及較低的紋波輸出優勢。設備采用TVS反時限保護系統輕松應對儀器的短路、過載，同時確保設備可在閉環電路系統實現高精度，輸出電壓范圍    內進行四象限動態輸出。是一款應用于工業和科技領域的理想的高壓功率放大器。

產品參數：

    1. 輸出電壓范圍：0 - ±4KV 直流或峰值交流

    2. 輸出電流范圍：0 - ±15 mA 直流或峰值交流

    3. 輸入電壓范圍：0 -±10V 直流或峰值交流

    4. 輸入阻抗：25 kΩ

    5. 直流電壓增益：400 V/V

    6. 直流電壓增益精度：優于滿量程的0.2%

    7. 直流失調電壓：低于 ±1V

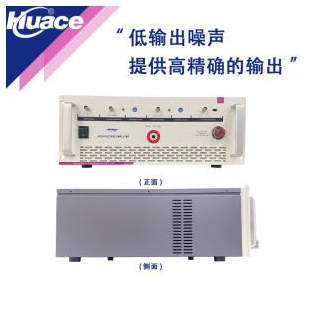

    8. 輸出噪聲：低于30mV rms

    9. 轉換速率(10% to 90%)：優于250V/μs

    10. 小信號帶寬 (-3dB) ：DC 優于 15KHz

    11. 大信號帶寬(-3dB) ：DC 優于 10KHz

    12. 是否可直流偏置：是

    13. 內部電容：300 pF (高壓輸出)

    14. 自動功率限定：在過載時可輸出保護機器

    15. 穩定度：隨時間漂移： 低于100ppm/hr，非累積

                        隨溫度漂移： 低于120ppm/℃

    16. 電壓監測

        16.1比率：高壓輸出信號的1/400

        16.2噪聲：低于20 mV rms

        16.3直流精度：優于0.5%的全量程

    17. 電流監測

        17.1比率：1 V/4mA

        17.2噪聲：10 V rms

        17.3直流精度：優于2%的全量程

    18. 設備尺寸及重量

        18.1寬高深：400 x 210 x 450 mm

        18.2重量：12 kg

        18.3高壓輸出接口：MHV同軸連接器

    19. 供電要求

        19.1輸出電壓：AC：220V  50/60 Hz

應用領域

    廣泛應用在MEMS測試、電磁場驅動、無線電能傳輸以及院校電子實驗測試等領域。
