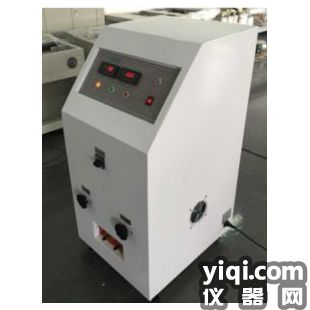

HZ-D27鎮流器異常狀態試驗電阻柜 鎮流效應試驗電阻箱 GB7000.1-2015附錄C鎮流效應試驗電阻箱

一、儀器概述：

  鎮流器異常狀態試驗電阻柜按照標準要求而設計即滿足IEC60598-1：2008和GB 7000.1-2015版標準附錄C的圖C.3的HID整流效應試驗方法；模擬HID鎮流器在半波電流作用下安全性良好與否。

  HID鎮流器異常狀態試驗電阻柜按照燈具一般安全試驗標準的要求設計而成；儀器主要有交流電流表，高功率變阻器，和采用4個高功率可調劃線變阻器。按要求可滿足的試驗燈電流調節范圍0-30A，而試驗燈電流的切換分為5A/10A/20A/30A四檔選擇；數位顯示方便記錄試驗數據，同時為方便計量校準時必須切斷二極管，所以儀器加裝二極管通斷開關，試驗時撥至on位置，校準時撥至off位置。

二、主要技術參數:

整機尺寸：L660×W560×H1100（mm）；

機箱材質：冷雜鋼烤漆；

工作電壓：交流220V 50Hz；

輸入功率：60VA；

試驗燈電流范圍：0-30A；

電阻范圍：0-200Ω；

試驗二極管：200A 1200V；

電壓輸出顯示：0-500V；

電流輸出顯示：0-40A；

耐沖擊電壓：5KV；

散熱：35W機柜風扇。
