1.簡介

AcrelEMS微電網能效管理平臺通過在源、網、荷、儲、充的各個關鍵節點安裝監測、分析、保護、治理裝置， 通過高性能邊緣計算網關采集數據并上傳至企業微網平臺。平臺根據新的電網價格、用電負荷、電網調度指令等情況，調整各系統控制策略并遠程下發，使企業微電網始終高效穩定運行，降低企業用電成本，實現能源互聯、信息互動。

2.應用場所

適用于各行業企業內部微電網管理系統的新建、擴建、改建等項目。

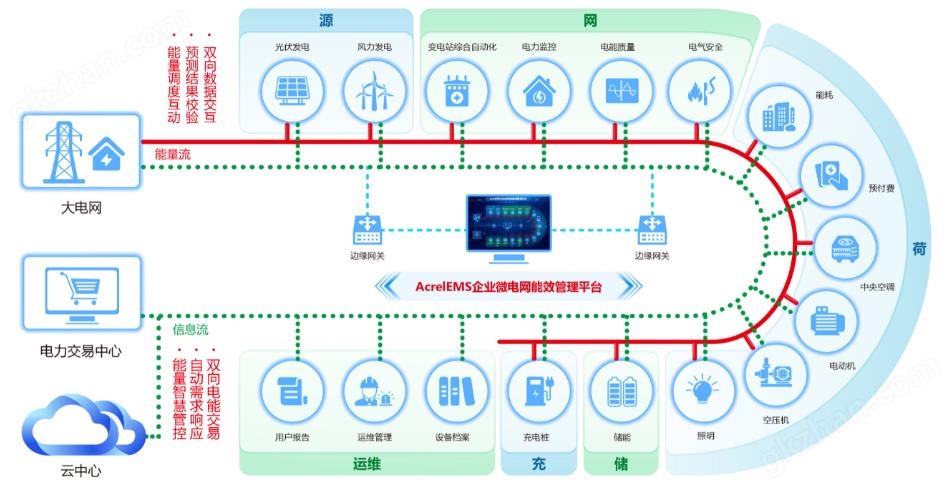

3.組網圖

5.系統功能

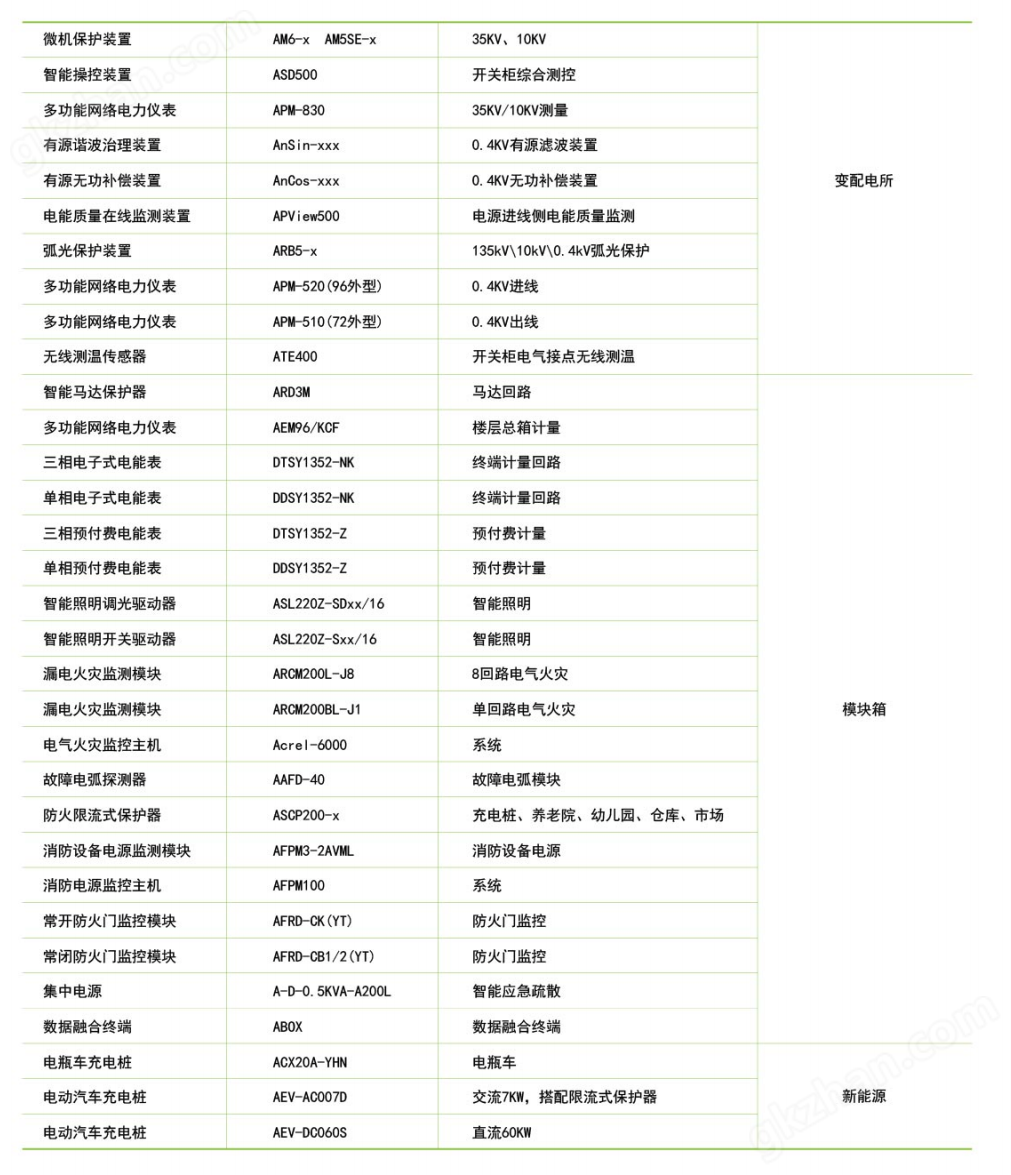

6.設備選型

7.安科瑞微電網能效管理平臺平臺特點

包含配電監控、用水監控、新能源監測（發電風機、分布式光伏、儲能）、電能質量監測、負荷分析、用電安全、設備電源監測、能耗分析（分類分項能耗、區域能耗、部門能耗、同比環比分析比較等）等功能模塊，實現企業能效的監測和預警，功能模塊可以選擇定制，支持建筑三維建模。

實時預警

實時監視漏電電流、消防設備以及重要負荷電源狀態、供配電設備的運行狀態，對出現電源電壓異常、回路剩余電流異常、電纜或母線溫度異常、微機保護裝置動作等情況及時報警，提醒運行和維護人員處理，盡早消除故障，保護用戶人身和財產安全。系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

運行監視

系統實時監視變電所各回路出線的電流、電壓、功率、電能，剩余電流、電纜及母線運行溫度，消防設備和重要設備的電源狀態、各配電回路斷路器、隔離開關、地刀等合、分狀態等情況，圖形動態展示，人機界面友好。

能耗分析

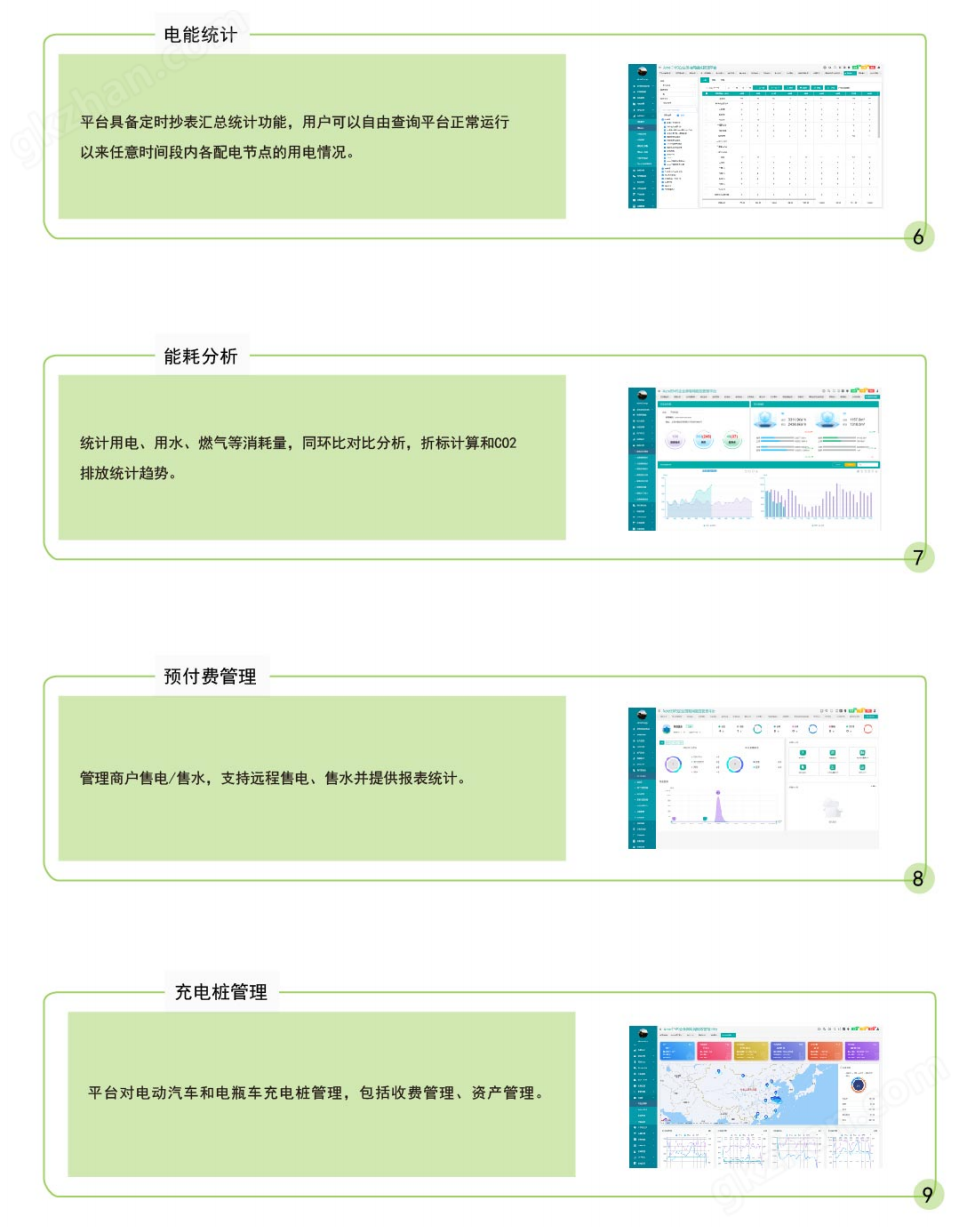

能效管理系統支持分類分項能耗數據統計和分析功能，可以采集用電、用水、燃?xì)?、熱量冷量、工業氣體等能源消耗量，并折算標煤。同時可以追溯支路能耗、區域能耗、部門能耗的數據，進行統計分析，并進行能耗數據的同比、環比比較，每個月可自動生成能源分析報告。

電能質量分析

對企業重要回路或者對電能質量敏感的回路進行質量監測，包括：電壓合格率、三相不平衡度、2~63次諧波含量柱狀圖、功率因數曲線展示等等。對電能質量嚴重超出國家標準限制的，可以通過有源濾波、無功補償?shù)妊b置進行有效治理。

能耗報表統計

豐富的報表系統支持定時、分時段等抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，對站所進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。

能源流向跟蹤

能流圖能很好地反映建筑或者企業的能源消耗流向，幫助企業梳理電費消耗明細，挖掘節能潛力。

重要設備管理

系統支持對企業重要設備的信息管理，包括廠家資料、維保信息等，包括中央空調設備的能效分析、震動異常報警、新風機組濾網報警等等。
