內部結構

1、噴霧裝置:塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部;

2、噴霧量大小調節:調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少;

3、收集器:噴嘴所噴出的細霧，以自由落體方式沉降，內置一個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內;

4、加熱水槽:水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩;

5、置物架:由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用。

外部結構

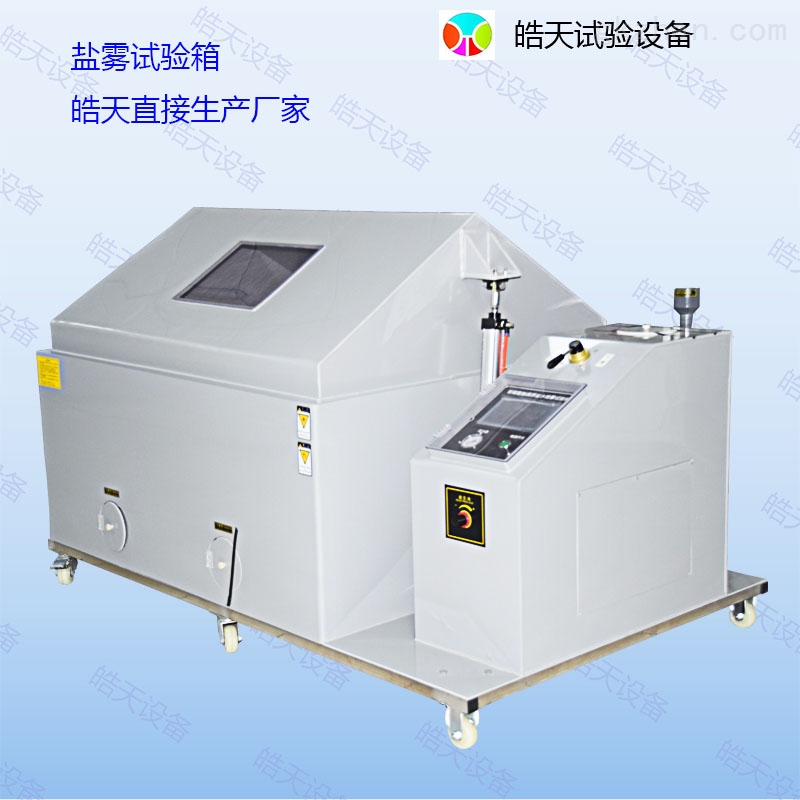

1、試驗箱蓋:屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況;

2、隔絕水槽:利用水密封箱蓋，避免鹽霧外泄;

3、計量筒:收集每次試驗的噴霧量，每次50ml為高刻度;

4、飽和空氣桶:置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動***功能;

5、調壓閥:手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa;噴霧壓力控制在0.07-0.17mPa。(上述壓力已在出廠前調整好，一般情況下用戶勿需再調節)

6、壓力表:壓力表指針?biāo)@示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力;

7、***箱:自動或手動補充飽和桶用水;

8、排霧管:直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。

產品特性:

1．采用數字顯示控制系統，可選擇做連續鹽霧﹙ASTM標準﹚或周期式鹽霧﹙GB標準﹚。
2．采用自動/手動加水系統，水位不足時能自動補充水位之功能，試驗不中斷。
3．精密玻璃噴嘴﹙PYREX﹚霧氣擴散均勻，并自然落于試片，并***無結晶鹽阻塞。
4．附雙重超溫保護，水位不足警示確保使用安全。
5．溫度控制器使用數字元顯示，PID控制，誤差±0.3℃。
6．試驗室采用蒸氣直接加溫方式，升溫速度快且均勻，減少待機時間。
7．噴霧塔附錐形分散器，具導向霧氣，調節霧量及均勻落霧量等功能。
8．飽和空氣桶采用亨利定律，予以加熱加濕，并提供試驗所需之濕度。

噴霧系統：

1.噴霧裝置:噴霧采用塔式噴霧器(塔尖高度可調節)、導向鹽霧，霧粒細小，自然沉降;噴嘴無鹽結晶，沉降量可調

2.噴霧氣體處理:噴霧氣體進行兩級穩壓調壓，同期予以油污過濾、氣體濕化預熱

3.霧化處理:霧化鹽水儲存為內置隱藏式且儲存容量大，鹽水配有預熱功能

鹽水霧化前配備石英鹽水過濾元件，避免噴嘴雜質堵塞爾終端試驗

4.壓力控制:通過進氣壓力調節閥、噴霧壓力調節閥、壓力表

空氣壓力為1Kg/cm2分兩段調整

一段為大略調整2Kg/cm2，采用進口空氣過濾器，附有排水功能

二段為精密調整1Kg/cm2，1/4 壓力表， 顯示精密準確

5.壓力數值:前進氣壓力:0.3-06mpa

后噴霧壓力:0.07-0.17mpa

6.空氣壓縮機:選購要求: 排氣壓力:≥8公斤 容積流量:≥0.12m3/min
