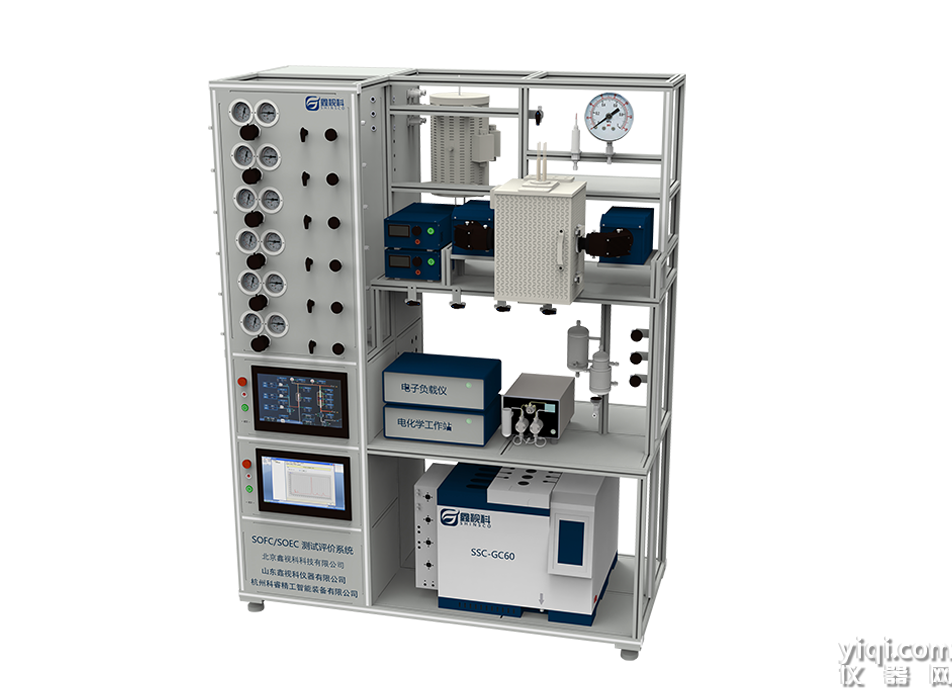

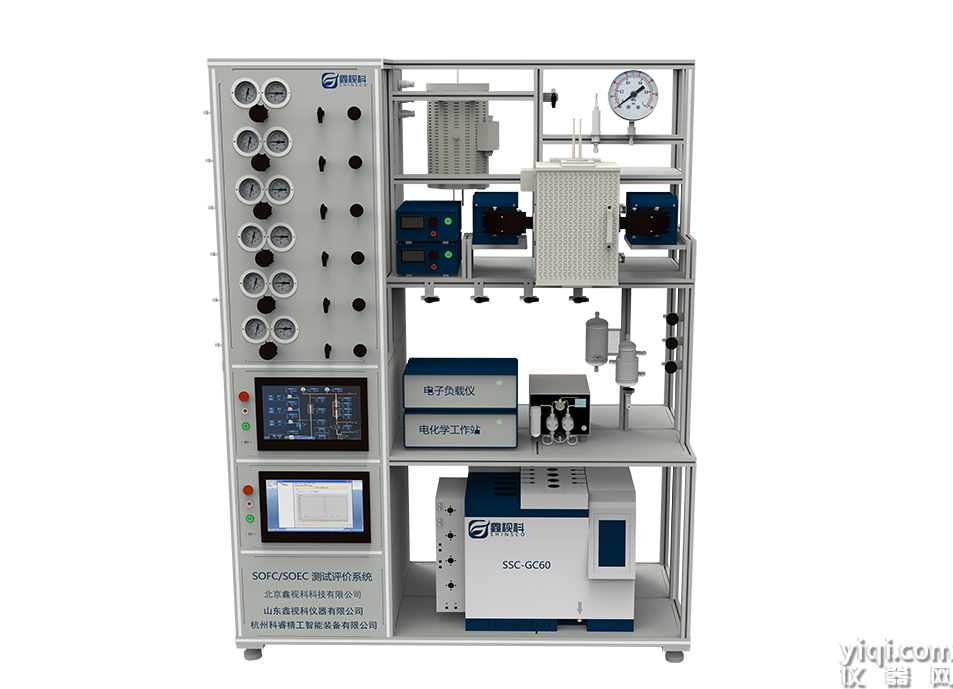

氣體供應與控制系統

1)  提供精確配比的反應氣體（H?O、CO?）和載氣（如N?、Ar），并控制流量和濕度。

2)  氣源：高純度CO?、H?O（蒸汽）、N?（Ar）、H2、Air（O2）（含減壓閥）。

3)  質量流量控制器（MFC）：精度±1% F.S.，流量范圍0–500 sccm。

4) 蒸汽發生器：通過液態水蒸發產生H?O蒸汽，濕度范圍5–50%。

5) 氣體混合器：實現多組分氣體（如H?O/CO?/N?）的均勻混合。

6) 氣體管路：316不銹鋼管，耐高溫、耐腐蝕。

7) 控制方式：通過PLC編程實現氣體流量、濕度的自動調節。

加熱與溫度控制模塊

1) 提供穩定的高溫環境（600–900°C），確保SOEC正常運行。

2)反應爐：溫度1100°C，控溫精度±1°C，加熱區長度≥300 mm。

3) 預熱爐：用于反應前的氣體加熱，溫度600°C，控溫精度±1°C，加熱區長度≥100 mm。

4) 熱電偶：K型熱電偶，實時監測電池溫度。

5) 隔熱材料：陶瓷纖維，減少熱損失。

6) 控制方式：PID溫控器匹配功率調節，支持多段升溫程序。

電熱系統催化專用夾具模塊

1)  功能：在高溫和電場協同作用下，催化H?O/CO?電解反應。

2)  SOEC單電池：電解質：YSZ或GDC薄膜（厚度10–30 μm）。陰極（燃料極）：Ni-YSZ、Ni-CeO?-YSZ或Co-Fe鈣鈦礦。陽極（氧電極）：LSCF或LSM。

3) 催化劑修飾：通過浸漬法在陰極表面負載納米催化劑（如CeO?、Co?O?）。

4) 梯度孔隙結構：優化氣體擴散與反應活性。

5)  納米催化劑：提升電熱催化活性。

用戶可根據需求選擇其中一種或多種電熱催化專用夾具

1)  半電池SOEC電池夾具，有效直徑φ12，面積1cm2，主要分析工作電極的性能；

2)  管式SOEC電池夾具，有效直徑φ12，面積1cm2，可分別分析陰陽極催化劑的性能；

3) 板式全陶瓷制SOEC夾具，有效規格20*20mm方形，面積4cm2，全陶瓷制可避免金屬內不良元素的影響，氣體流道設計無死角，實現高效的氣固反應，集流體采用鉑網，接觸面積大，接觸電阻極小；

4) 板式石英制SOEC夾具，有效規格20*20mm方形，面積4cm2，可以實現光電熱體系下的催化劑評價。

電化學測試模塊

電化學測試模塊（選配，一般由用戶提供或采購）

1) 功能：測量SOEC的電壓、電流、功率密度及電化學阻抗譜（EIS）。

2) 電化學工作站：支持恒電位、恒電流、EIS模式，電壓范圍±10 V，電流范圍±2 A。

3)電流收集器：鉑或鎳網，確保低接觸電阻。

4) 測試夾具：氧化鋁陶瓷夾具，耐高溫、絕緣性好。

5) I-V曲線：掃描電壓（0.5–2.5 V），記錄電流密度。

6)EIS：頻率范圍0.1 Hz–1 MHz，分析歐姆阻抗、電荷轉移阻抗及擴散阻抗。

數據采集

1)功能：實時采集、存儲和分析實驗數據。

2)數據采集卡：多通道，支持電壓、電流、溫度同步采集。

3)軟件平臺：IoT軟件，用于數據可視化與分析。

4)數據庫：存儲實驗參數與結果，支持后續查詢與處理。

5)采用15英寸工業觸控屏

GC分析模塊

選配鑫視科GC，可選擇SSC-GC60或SSC-GC70（EPC）

1) 配置在線自動閥，實現全自動進樣；

2)配置TCD、FID+轉化爐、FID毛細，三個檢測器；

3)配置對應的色譜柱、空氣發生器、氫氣發生器。

安全與尾氣處理模塊

1)功能：確保實驗安全，處理尾氣中的有害成分（如CO、H?）。

2)氣體泄漏檢測器（標配）：實時監測H?、CO濃度，超標報警。

3)尾氣燃燒器（選配）：將未反應的H?/CO轉化為H?O/CO?。

4) 緊急停機系統（標配）：異常情況下自動切斷氣源和電源。

5) 通風系統（用戶自備）：強制排風，保持實驗環境安全。

系統優勢

1) 高精度控制：氣體流量、溫度、濕度可精確調節，滿足多種實驗需求。

2) 多功能測試：支持I-V曲線、EIS、長期穩定性等多種測試模式。

3)電熱協同：通過局部加熱和電場調控，研究電熱催化機制。

4)安全性高：配備氣體泄漏檢測、尾氣燃燒和緊急停機系統。

應用場景

1) 材料研究：評估新型電解質、電極材料的性能。

2)工藝優化：優化電池制備工藝（如燒結溫度、電極厚度）。

3)系統集成：測試SOEC電堆在實際操作條件下的性能。

電熱催化機理

電熱催化是指在電場和熱場的協同作用下，催化反應速率和選擇性的顯著提升。

1 電場作用

l  降低活化能：電場通過改變催化劑表面的電荷分布，降低H?O/CO?分子解離的活化能。

l  促進離子遷移：電場加速O2?離子在電解質中的遷移，提高電解效率。

l  調控反應路徑：電場可改變反應中間體的吸附能，優化反應路徑。

2 熱場作用

l  提高反應速率：高溫增加分子動能，加速H?O/CO?的吸附、解離和重組。

l  改善催化劑活性：高溫下催化劑表面重構，暴露更多活性位點。

l  增強離子導電性：高溫提升電解質和電極的離子/電子導電性。

3 電熱協同效應

l  非線性增強：電場和熱場的協同作用通常表現為非線性增大效應，即電熱耦合下的性能提升遠高于單獨電場或熱場的疊加。

l  局域熱點效應：電場集中區域可能產生局域熱點，進一步促進反應動力學。
