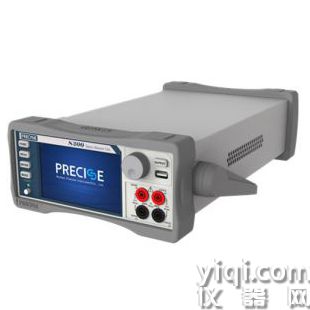

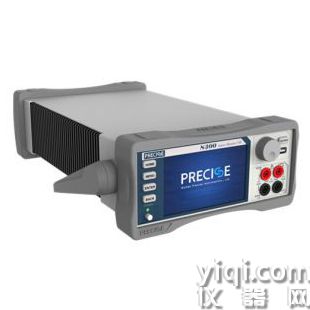

IC電氣特性測試數字源表認準普賽斯儀表，普賽斯儀表推出更高精度、更大直流的SXXB系列高精度數字源表，相比于傳統S系列源表，準確度提升至±0.03%，直流電流升級至3A，可為半導體行業提供更加精

準、穩定的測試方案

S型數字源表應用優勢：
1、多功能測量需求下的廣泛的適應性，電壓高達300V，電流低至30pA；
2、實現“源”的輸出和“表”的測量同步進行，提高測試效率。
3、具備對測試器件的保護功能，可進行自我限制，避免因過充而造成的對測試器件的損害；
精確的電壓電流限制功能，為器件提供完善的保護功能，避免器件損壞。
4、觸屏圖形化操作，使用簡單。開放式平臺，可根據實際應用的需求而針對性的開發軟件。

產品特點
5寸800*480觸摸顯示屏，全圖形化操作

內置強大的功能軟件，加速用戶完成測試，如LIV、PIV

源及測量的準確度為0.03%

四象限工作（源和肼），源及測量范圍：高至300V，低至3pA

豐富的掃描模式，支持線性掃描、指數掃描及用戶自定義掃描

支持USB存儲，一鍵導出測試報告

支持多種通訊方式，RS-232、GPIB及以太網

技術參數

Z大輸出功率：30W，4象限源或肼模式；

源限度-電壓源：±10V（≤3A量程），±30V（≤1A量程），±300V（≤100mA量程）；

源限度-電流源：±3A（≤10V量程），±1A（≤30V量程），±100mA（≤300V量程）；

過量程： 105%量程，源和測量；

穩定負載電容：<22nF；

寬帶噪聲(20MHz)：2mV RMS（典型值），<20mV Vp-p（典型值）；

線纜保護電壓：輸出阻抗30KΩ，輸出電壓偏移<80mV；

Z大采樣速率：S系列1000 S/s，SXXB系列32000S/s;

觸發：支持IO觸發輸入及輸出，觸發極性可配置；

輸出接口：前后面板香蕉頭插座輸出，同一時刻只能用前或者后面板接口；

通信口：RS-232、GPIB、以太網；

電源：AC 100~240V 50/60Hz；

工作環境：25±10℃；

尺寸：106mm高 × 255mm寬 ×425mm長；

重量：5KG

質保期：1年

S系列源表應用

分立器件特性測試：電阻、二極管、發光二極管、齊納二極管、PIN二極管、BJT三極管、MOSFET、SiC、GaN等器件；
能量與效率特性測試：LED/AMOLED、太陽能、電池、DC/DC轉換器；
傳感器特性測試：電阻率、霍爾效應等；
有機材料特性測試：電子墨水、印刷電子技術等；
納米材料特性測試：石墨烯、納米線等；
激光器特性測試：窄脈沖LIV測試系統；
功率器件：靜態測試系統；
電流傳感器：動靜態參數測試系統；

普賽斯歷時多年打造了高精度、大動態范圍、率先國產化的源表系列產品，集電壓、電流的輸入輸出及測量等功能于一體?？勺鳛楠?dú)立的恒壓源或恒流源、伏特計、安培計和歐姆表，還可用作精密電子負載。其高性能架構還允許將其用作脈沖發生器，波形發生器和自動電流-電壓(I-V)特性分析系統，支持四象限工作。普賽斯“五合一”高精度數字源表（SMU）可為高?？蒲泄ぷ髡?、器件測試工程師及功率模塊設計工程師提供測量所需的工具。不論使用者對源表、電橋、曲線跟蹤儀、半導體參數分析儀或示波器是否熟悉，都能簡單而迅速地得到精確的結果。
