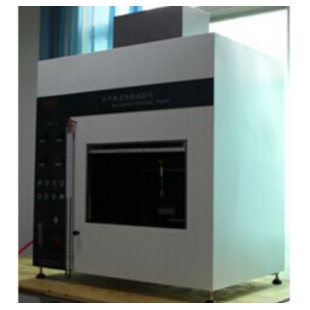

HZ-RS熱絲引燃試驗儀

在電工電子設備內部，容易使火焰蔓延的絕緣材料或其他固體可燃材料的零部件，可能會因過熱而起燃，引發電氣火災，危及設備可靠運行和人身安全。

    熱絲引燃試驗(又稱熱線引燃試驗)是IEC60695-2-20、ASTM D38747，IEC 60950和GB4943-2001《信息技術設備的安全》，UL746A：2000、UL746C：2000、IEC8298等標準規定的著火危險性模擬試驗項目。

    熱線圈引燃試驗采用特定尺寸(ф0.5mm長250mm)和特定材質(Ni80/Cr20)的電熱絲，經規定發熱功率(0.26W/mm)和規定時間(8s～12s)預退火后，按一定的繞線張力(5.4N)和一定的繞線間距(6.35mm)在試品上繞5整圈，將繞有電熱絲的試品在規定發熱功率下(0.26W/mm)試驗至120s，以試品是否引燃或起燃時間來對其著火危險性進行評定。

性能參數

1、電熱絲：ф0.5mm，Ni80/Cr20，長度250mm±5mm 冷電阻5.28Ω/m；

2、退火支架間距：250mm；

3、試品支架間距和高度：間距70mm，高60mm；

4、繞線張力和繞線間距：5.4N±0.2N，6.35mm±0.5mm(在31.5mm±0.5mm內，繞5整

    圈)；

5、退火時間和功率：8s～12s(0.1s～9999.9s數顯可預置)，0.26W/mm±4%(數顯可調

    節)；

6、試驗時間和功率：120s(0.1s～9999.9s數顯可預置)0.26W/mm±0.01W/mm(數顯可調

    節)；

7、試品尺寸：長(125mm±5mm)×寬(13.0mm±0.3mm)×厚(3.0mm-12mm)±0.1mm；

8、試驗區容積：1m3(新標準)；

9、電源功率：0.5kVA 220V 50Hz。

功能特點

1、儀器由試驗區和控制區組成，左右配置，結構緊湊，外形美觀，試驗容積符合新標準要求。

2、儀器箱體采用進口新型耐蝕材料，前配進口合金框玻璃門和進口上翻帶阻尼支撐開門機構，后配全開后門裝不銹鋼長鉸鏈；箱底腳可滾動，開啟靈活，維修方便。試驗區具有暗黑背景。

3、試驗區屏蔽，內配照明排氣裝置，排氣開門連鎖，可按需或開門自動排氣，確保操作安全和人身健康。

4、試驗臺下內藏規定繞線張力和繞線間距的特制繞線裝置和電熱絲儲存盤，可外翻供試品制作。

5、具有特制試品夾具，可水平夾裝試品，夾裝快捷簡便。

6、具有特制退火夾具，可定長水平夾裝電熱絲供退火，夾裝快捷簡便。

7、退火功率和試驗功率數顯并可調節。

8、面板控制集中，簡化操作；配鑰匙復位急停鈕，便于管理；計時器數顯計時精確；退火         時間和試驗時間可預置，試品夾裝后，僅需控制面板一鍵操作就能自動完成全部試驗，到達預置值聲光提示并自動暫停，保留數顯供記錄。避免因多次開門進行箱內手工操作而使毒氣外泄，確保人身健康。

9、多項試驗參數調節范圍寬廣，可適應標準的修改，儀器適用期長。
