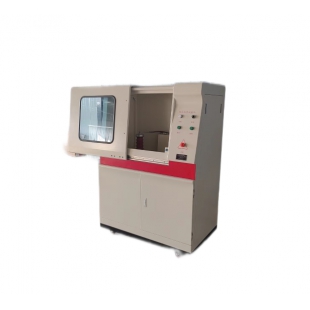

PLC高壓漏電起痕檢測儀是在固體絕緣材料表面上，在規定尺寸 ( 2mm × 5mm ) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 ( 35mm ) 滴下規定液滴體積的導電液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和潮濕或污染介質聯合作用下的耐漏電性能，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。

試驗操作1、將電源插頭與AC220V電源接通。按下“電源開關”請配備穩壓電源。調節試驗電壓和短路電流。 試驗箱門關緊，選擇接近試驗電壓一檔，按下“試驗電壓選擇”畫面中的100V至600V按鍵，調節“電壓調節”旋鈕使電壓為試驗所需電壓。先將“電流調節”旋鈕調至小，再按“開始調試短路電流”，調節“電流調節”旋鈕，使電流表指示為1.0±0.1A（調短路電流時，按“開始調試短路電流”的時間不要超過2秒，按一下松一下，同時觀察電流表，若短路電流大于0.時，按“開始調試短路電流”按鈕時間超過2秒，繼電器動作，電極斷電，如果此時短路電流未調好，可按“停止”復位，重新啟動再調節，調完后按“停止”鍵復位）。

2、電極調節

在電極斷電下，把試品置于托盤，兩電極置于試品上，調節托盤高度，使兩電極的支撐棒呈水平，電極之間為4±0.1mm。滴針尖離試品高度為30~40mm，調節滴液（在電極斷電下），“專業控制參數”設定為0.05S（設定好參數，非專業人員不要隨意更改參數）。按下“滴液調試”，測試滴液量，使其滿足滴液大小44~55滴/1cm3。

3.1 將試品移開，并將電極左右分開。將玻璃皿置于托盤上，用來接住針尖滴下的溶液。溶液按標準配制倒至滴液杯內。

3.2 在“設置試驗參數”中按“排液”，排出一定的溶液，使滴液管內的空氣排清。

3.3設定“滴液間隔時間”（30S）。

3.4設定“試驗滴液次數”（50滴）。

4、試驗

4.1 將玻璃皿移開，放回試品到托盤上，并將兩電極放到試品上，可用量規檢查電極之間是否為4mm，然后關門，按并檢查電壓表電壓是否符合試驗電壓，否則調節“電壓調節”旋鈕使電壓達到試驗值。

4.2按“啟動試驗程序”，試驗開始。試品在試驗期間如電流大于0.，連續時間超過2S，繼電器動作自動切斷電源并指示不合格。如出現試品起火燃燒也應人工終止試驗（按“停止”或切斷電源）

　相比漏電起痕指數(CTI)：五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的zui高電壓值。它還包括對材料在進行100滴測試時所顯現的特性的有關說明。

　　耐漏電起痕指數(PTI)：

　　五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的測試電壓值。

　　通俗地講，CTI是材料能經受50滴試驗過程而不產生漏電起痕失效的zui高電壓；PTI是指定一個測試電壓，然后通過試驗來檢驗材料能否在此電壓下經受50滴的試驗過程。

　　耐漏電起痕指數用作接受準則，也可用于材料和部件的質量控制的手段。相比漏電起痕指數主要用于表示材料的基本特性和特性的比較。

　　在很多標準中都有引用CTI、PTI，angel所說的中文名詞是對的，CTI指固體絕緣材料表面經受住50滴電解液而沒有形成漏電痕跡的zui高電壓值，PTI是固體絕緣材料表面經受住50滴電解液而沒有形成漏電痕跡的電壓值。這些有專門的標準GB4207和IEC60112。應指出的是，在IEC標準的體系下，在整機中對材料要用到這個指標時，是先確定污染等級（在其他標準中闡述），每一等級是對應相應的CTI或PTI值（這要看整機標準的引用情況，可能會有細微差別）根據篩選試驗結果，選擇合適的試驗電壓對新的試樣或不同位置進行試驗，確定在第50滴液滴后至11.4 100滴液滴測量

PLC高壓漏電起痕檢測儀相比漏電起痕指數(CTI)：五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的zui高電壓值。它還包括對材料在進行100滴測試時所顯現的特性的有關說明。

　　耐漏電起痕指數(PTI)：

　　五個測試樣品能經受50滴的試驗過程而不產生漏電起痕失效及持續火焰的測試電壓值。

　　通俗地講，CTI是材料能經受50滴試驗過程而不產生漏電起痕失效的zui高電壓；PTI是指定一個測試電壓，然后通過試驗來檢驗材料能否在此電壓下經受50滴的試驗過程。

　　耐漏電起痕指數用作接受準則，也可用于材料和部件的質量控制的手段。相比漏電起痕指數主要用于表示材料的基本特性和特性的比較。

PTI 保證耐漏電起痕指數

　　Prooftrackingindex的縮略語。試驗方法本身與CTI相同。目前，對每一個耐壓值從0到5進行分級。PTI與CTI的不同之處在于：CTI改變施加的電壓，求得材料的zui大耐壓值，從而決定起痕指數。而PTI所試驗的電壓是一個點，只表示該點是否能耐受住電壓。換言之，假設PTI為150V，則說明該材料的漏電起痕性能耐受到150V，而且實際中可能比該值還高。另一方面，由于CTI求的是zui大耐壓值，不會具有大于標注值的實力。11測量相比電痕化指數(CTI)

電極

應使用純度至少為99%的金屬鉑作為電極(參見附錄C),兩個電極應有(5.0士0.1)mmx(2.0±0.1)mm

的矩形橫截面，其一端部有(30±2)°角的斜面，如圖1所示，斜面的刃近似為平面，約0.01mm~0.10mm

寬。

溶液C:

質量分?jǐn)?shù)約0.2%純度不小于99.8%的分析純無水氯化銨(NHCL)試劑和質量分?jǐn)?shù)(0.50±0.02)%的非

離子表面活性劑(辛苯昔醇，CAS號:9002-93-1)溶解于去離子水中，以制備在(23±1)℃時電阻率為

(1.98+0.05)Ωm，且根據ISO304表面張力小于40mN/m的溶液C。

注3:按所要求的電阻率范圍確定氯化銨用量，按所要求的表面張力范圍確定表面活性劑用量，以制備溶液。

通常使用溶液A進行試驗，但在模擬腐蝕性更強環境的試驗時，建議選用溶液C進行試驗。若選用溶

液C試驗，則在CTI和PTI后加字母“C”。溶液B可用于試驗結果對比。GB/T4207-XXXX/1EC60112:2020

試驗溶液液滴應在(35±5)mm的高度，以(30±5)s的時間間隔滴落在兩電極間中心位置的試樣

注1:經驗表明，用帶有目鏡校準的顯微鏡，適用于檢驗刃的表面尺寸。

注2:通常在每次試驗后使用機械方法再次打磨電極的刃，以確保電極保持所要求的公差，特別是斜面和角。

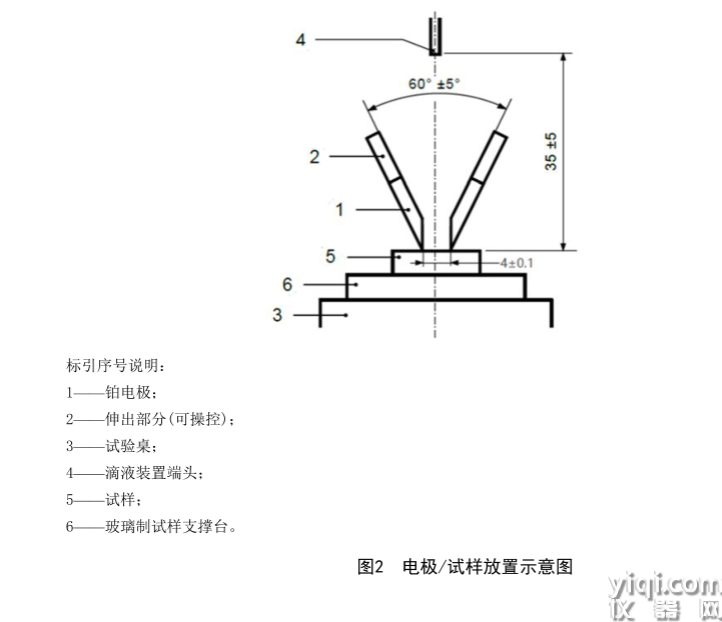

在試驗開始前，電極應對稱的安放在試樣表面上，并垂直于試樣表面，電極之間成(60±5)°角，

電極間距為(4.0±0.1)mm，電極安放于試樣上的示意圖如圖2所示。

應使用矩形薄金屬滑規檢查電極間距，電極應能自由移動，并且在試驗時，電極在試樣表面上施加

的應力應為(1.00±0.05)N，在試驗過程中應力應盡可能保持不變。

圖3為一種典型的施加于試樣的電機結構，應通過間距調節壓力。

對于一些材料，電極陷入材料表面的深度較小，需要通過彈簧產生壓力。對于一般材料，通過重量

產生壓力即可。

1、 采用矩形鉑電極，每個電極對試樣作用力為1.0N±0.05N。

2、 施加電壓在100~600V（48~60HZ）之間可調，短路電流在1.0A±0.1A時電壓下降不超過10% 。當試驗回路中，短路電流大于0.時間維持2秒鐘繼電器動作，切斷電流，指示試品不合格。

3、 滴液裝置能使滴液高度從30~40mm可調，滴液大小44~55滴/1cm3。滴液時間隔30S±5S可調。

4、外形尺寸：寬1120mm×深520mm×高1250mm

篩選試驗

如果材料性能未知，應至少對三個試樣在大電壓300V下進行50滴試驗的篩選試驗，如果材料能承

受初始試驗而未發生電痕化失效，也未持續燃燒，則始終使用三個試樣，每次增加100V電壓繼續進行試

驗，直到發生電痕化失效或持續燃燒，然后將試驗電壓降低50V進行試驗，后將試驗電壓升高或降低

25V，以確定用于相比電痕化指數的大試驗電壓。

　　在很多標準中都有引用CTI、PTI，angel所說的中文名詞是對的，CTI指固體絕緣材料表面經受住50滴電解液而沒有形成漏電痕跡的zui高電壓值，PTI是固體絕緣材料表面經受住50滴電解液而沒有形成漏電痕跡的電壓值。這些有專門的標準GB4207和IEC60112。應指出的是，在IEC標準的體系下，在整機中對材料要用到這個指標時，是先確定污染等級（在其他標準中闡述），每一等級是對應相應的CTI或PTI值（這要看整機標準的引用情況，可能會有細微差別）根據篩選試驗結果，選擇合適的試驗電壓對新的試樣或不同位置進行試驗，確定在第50滴液滴后至11.4 100滴液滴測量

特性高壓漏電起痕低壓漏電起痕

電壓范圍通常 >1 kV（如電網設備、高壓電纜）   通常 <1 kV（如家電、低壓電子設備）

電場強度 高電場導致強烈局部放電和電蝕   電場較弱，依賴污染物或濕度引發起痕

起痕機理直接由強電場擊穿材料或引發碳化路徑   污染物（如鹽霧、灰塵）與潮氣共同作用  破壞速度   更快（可能瞬間形成導電通路）較慢（需長期積累污染物材料失效表現       深度碳化、燒蝕、可能伴隨電弧損傷 表面導電通路，局部碳化或氧化測試標準            IEC 60587（高電壓下耐電痕化試驗） IEC 60112（常規CTI測試，電壓≤600 V）

選擇絕緣材料的關鍵因素

材料特性  高壓優先：高介電強度、抗電弧性（如 PTFE或 陶瓷填充塑料）。

低壓優先：表面憎水性、易清潔性（如 硅膠涂層）。
