絕緣材料電痕化指數CTI與GB/T 4207-2012相比,除結構調整和編輯性改動外,主要技術變化如下:

a)增加了“材料成分和表面狀況對測量結果影響的描述"(見第1章);GB/T 4207--2022/TEC 60112,2020

本文件由全國電氣絕緣材料與絕緣系統評定標準化技術委員會(SAC/TC 301)歸口。

本文件起草單位,四川東材科技集團股份有限公司,蘇州太湖電工新材料股份有限公司.江蘇鈺明

新材料有限公司、浙江榮泰科技企業有限公司,深圳市沃爾核材股份有限公司、東方電氣集團東方電機

有限公司、江蘇中車電機有限公司、安徽威能電機有限公司、中車水濟電機有限公司、廣東明陽電氣股份

有限公司、江蘇中天伯樂達變壓器有限公司、機械工業北京電工技術經濟研究所、無錫江南電纜有限公

司、安徽天康(集團)股份有限公司、上海電器設備檢測所有限公司,深圳市沃爾熱縮有限公司,桂林電器

科學研究院有限公司、哈爾濱理工大學、蘇州巨峰電氣絕緣系統股份有限公司,珠海康晉電氣股份有限

公司.

本文件主要起草人:陳昊、劉亞麗、李杰霞,施文磊、朱永明、鄭敏敏,張潤川,何明鵬、邵平安、

李培新、耿濤、郭獻清、封春波,鮑啟偉、夏喜明、管兆杰、沈秀晴、黃海琴,夏宇、沈茂雄、高俊國、郭寧。固體絕緣材料耐電痕化指數和相比電痕化

指數的測定方法

1范圍

本文件描述了固體絕緣材料耐電痕化和相比電痕化指數的測量方法,適用于交流電壓下使用的設

備元件和盤狀材料。

本文件提供了按照要求測定電蝕損的程序。

注1，耐電痕化指數的測量可作為材料的驗收標準,也可作為對材料及零部件進行質量控制的方法，相比電痕化指

數主要可用作材料的基本特性表征和性能比較的參數。

本文件適用于評定材料的成分和表面特性。材料的成分和表面狀況都直接影響評定的結果,因此

在選用合適的材料前應考慮其成分和表面狀況的影響。

本文件測試結果不能直接用于評估電氣設備的安全爬電距離。

注2:本文件符合IEC60664-1。

注3，通過本試驗,可以鑒別在潮濕環境下工作的電氣設備上的材料耐電痕化性能優劣，若需評定戶外使用材料的

性能,則可采用更嚴酷的長期試驗,采用較高電壓和尺寸更大的試樣(見IEC60587的斜板試驗),其他試驗方

法(如斜板法)可與本文件給出的澳定試驗的材料排列順序不同。

2 規范性引用文件

下列文件中的內容通過文中的規范性引用而構成本文件必不可少的條款。其中,注日期的引用文

件,僅該日期對應的版本適用于本文件;不注日期的引用文件,其新版本(包括所有的修改單)適用于

本文件。

ISO4287產品幾何技術規范(GPS)表面結構:輪廓法術語、定義和表面結構參數

注。GB/T3505-2009產品幾何技術規范(GPS)表面結構輪廓法術語,定義及表面結構參數

絕緣材料電痕化指數CTI

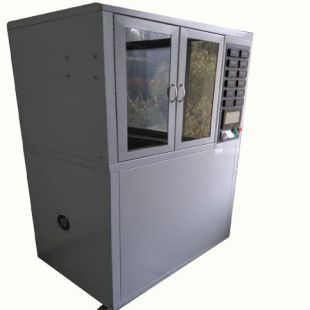

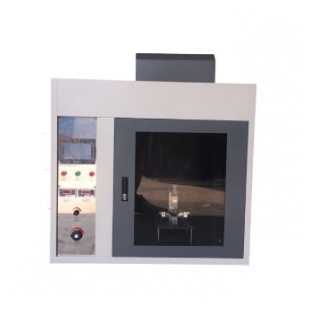

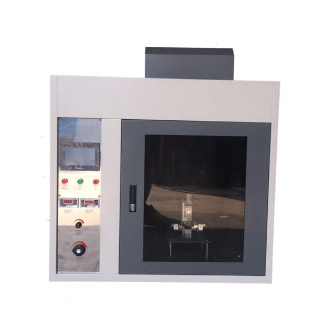

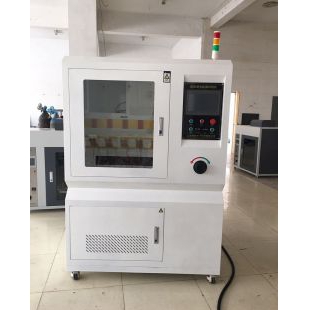

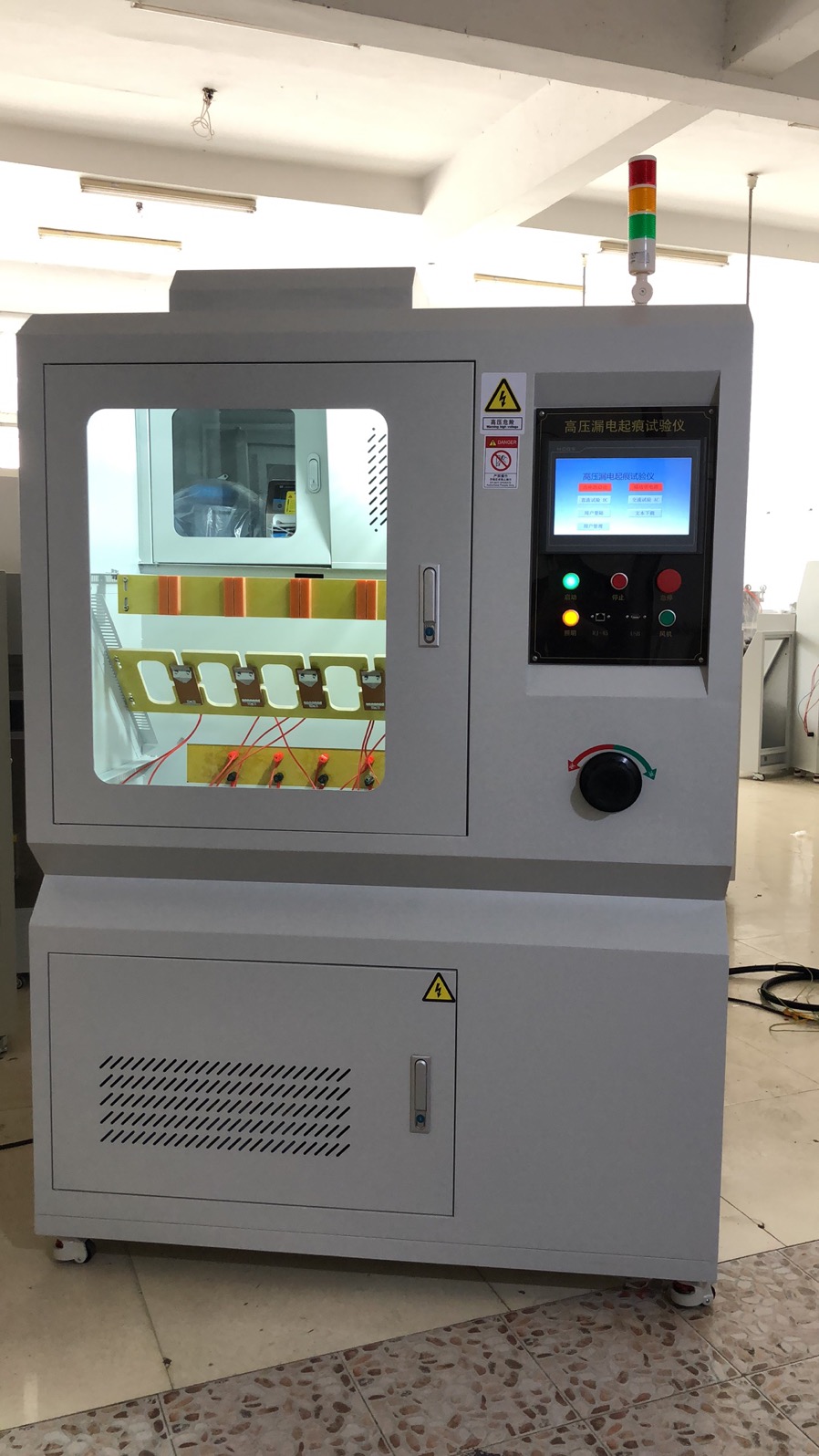

當材料具有疏水性表面時，通常使用具有腐蝕性的電解液，例如溶液C。漏電起痕試驗儀是 IEC60695 ： 2003 《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法》，標準規定的仿真試驗項目；同時滿足GB 4943.1-2011，IEC60950-1：2005Clause 2.10.4.2條款、IEC60112-2009 、GB4207、GB4706.1試驗要求。漏電起痕試驗是在固體絕緣材料表面上，在規定尺寸 (2mm×5mm) 的鉑電極之間，施加某一電壓并定時 (30s) 定高度 (35mm) 滴下規定液滴體積的污染液體 (0.1%NH 4 CL) ，用以評價固體絕緣材料表面在電場和污染介質聯合作用下的耐受能力，測定其相比電痕化指數 (CT1) 和耐電痕化指數 (PT1) 。 耐電痕化指數試驗儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。GB/T4207-2003/IEC60112:1979

可變電阻器應能調節兩電極間的短路電流到1.0 A+0.1 A，且在此電流下，在電壓表上指示的電

壓下降值應不超過10%。

在試驗電路中，過電流繼電器應在或更大的電流持續2s時動作。

5.3 滴液裝置

在兩電極之間的試樣表面應被所滴的試驗溶液潤濕，溶液滴落的時間間隔為30s+5s液滴應從

30mm~40mm的高度滴到兩電極間試樣表面的中央。液滴大小應為(20+)mm。每次試驗前，要擦

凈滴針或其他滴液管流出口，并讓他流出足夠的液滴以保證使用的是正確濃度的溶液。

注1:在各次試驗之間留存在針頭里的溶液，由于蒸發會使溶液的濃度增加。根據試驗延遲時間的不同，讓溶液先

流出大約5滴~20滴，通常能去掉濃度太大的液體。

注2:為了確定液滴的大小，應該核對1cm’的液體流出的液滴數應在44滴到50滴之間,并定期檢查液滴大小。

注3:可以采用外徑0.9mm~11mm、針尖直切的皮下注射針頭來傲滴液裝置。

注4:在某些特定情況下，溶液滴落時間間隔偏差±5s太大，將影響試驗結果，這時可改為偏差士1s。
