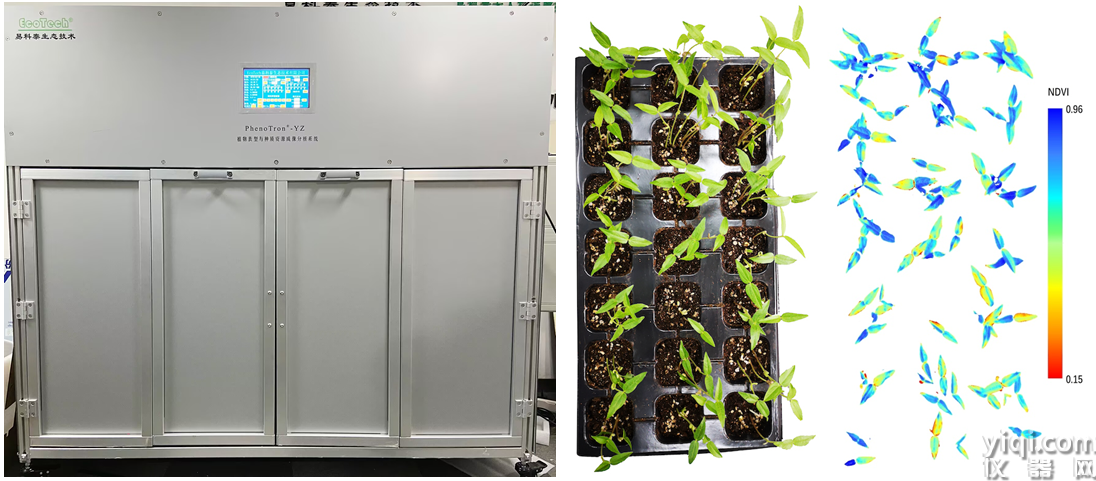

PhenoTron?-YZ植物表型與種質資源成像分析系統，是北京易科泰生態技術公司推出的一款基于光譜成像與機器視覺技術的多功能、高通量實驗室表型性狀分析系統，采用國際先進的光譜成像傳感器技術和易科泰自主設計研發的全自動作物表型掃描成像分析平臺技術，可用于實驗室高通量植物表型成像分析、作物種質資源檢測鑒定、作物遺傳育種、作物脅迫與抗性篩選、高通量考種等。系統采用STP技術，由主機系統和光譜成像系統組成：主機系統包括系統平臺（主機箱）、控制與監控單元、觸摸顯示屏、數據處理服務器等組成；光譜成像系統由光譜成像單元、光源模塊、自動掃描軸及同步升降軸組成。

主要技術特點：

1)      可對植物種子、幼苗、冠層進行高通量與無損傷表型性狀光譜成像分析

2)      400-1000nm多功能高光譜成像：

◆  UV-MCF紫外光激發植物熒光高光譜成像分析

◆  多激發光葉綠素?zé)晒飧吖庾V成像分析

◆  葉綠素?zé)晒獬上穹治雠c熒光光譜分析

◆  反射光高光譜成像分析

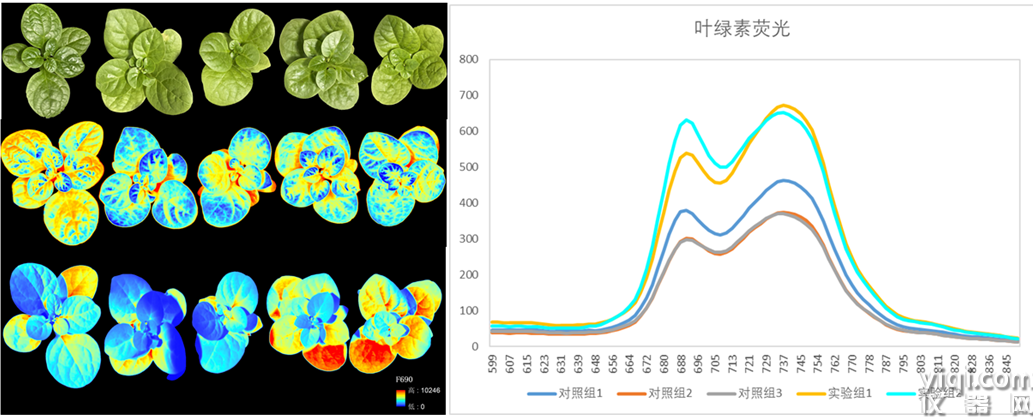

木耳菜植物表型成像：上圖左一到左三為對照組，右一和右二為實驗組（施加DCMU），四個結果依次為RGB、HI、F690、葉綠素?zé)晒夤庾V，彩色照片與基于反射光的健康指數均未顯示實驗組與對照組的差異，但基于葉綠素?zé)晒獬上衽c熒光光譜分析結果可以看到實驗組與對照組的明顯差異（易科泰光譜成像與無人機遙感技術研究中心供圖）

3)      可選配Thermo-RGB成像、動態葉綠素?zé)晒獬上竦榷鄠鞲衅鞒上穹治?/p>

4)      可選配稱重式360度旋轉平臺，實現植株頂部和側面（Z軸）全方位成像分析

5)      可選配基于蒸滲儀技術的iPOT數字化培養盆，全面監測重量變化、土壤水分與溫度，及葉片溫度、葉綠素?zé)晒?、莖流、光合作用等生理生態參數

6)      采用物聯網技術，兼容5G通信技術，可實現遠程啟動、監控及操作平臺與傳感器

7)      全自動樣帶式掃描（Y軸）成像，可同時對多盆植株、樣品盤內的根系、葉片、果實、種子進行高通量成像分析

8)      模塊式結構，具備強大的系統擴展功能，系統配備腳輪，方便移動

9)      安全保護：具備短路、過載、欠壓時自動斷電，避免設備損壞與確保人員安全

主要技術指標：

1)      嵌入式全中文觸摸控制操作系統，具備PC端全中文GUI軟件遠程操控，集移動掃描、同步升降、相機控制、光源控制、快門觸發、實時監控、一鍵秤重及顯示于一體，方便系統調試與運行

2)      支持組合命令與位置記憶編輯：可設置10條命令，自動移動精準定位，實現實現系統系統運行

3)      高精度運行：速度與精度：1-40mm/s可調，移動精度1mm，定位精度優于5mm

4)      有效掃描范圍：120cm×60cm，同步升降行程60cm，安全負載高達40kg

5)      樣品臺：可選配360°全向旋轉及稱重一體化樣品臺，精度3/10000

上圖為玉米籽粒側掃展開高光譜成像考種分析（易科泰光譜成像與無人機遙感技術研究中心供圖）

6)      高光譜成像（選配）：支持400-1000nm、900-1700nm高光譜成像分析，可選1000-2500nm：

a)      波段數：224通道

b)      光譜分辨率：FWHM 5.5nm（VNIR）、8nm（SWIR）

c)      空間分辨率：1024x（VNIR）、640x（SWIR）

d)      F數：F1.7

e)      可成像測量分析作物生化、生理指標如葉綠素含量、花青素含量、胡蘿卜素含量、光利用效率、健康指數、覆蓋度、脅迫等20多個參數

7)      Thermo-RGB成像融合分析（選配）

a)      RGB分辨率：5400×3600像素，熱成像分辨率：640×512像素

b)      測量溫度范圍：-20℃－150℃

c)      靈敏度：0.03℃（30mK）@25℃

d)      最大幀率：50fps

e)      ThermoRGB成像融合分析：可進行手動/自動ROI分析；光照/背光葉片長度、寬度、周長、凸包面積、圓度等形態分析；最高、最低、平均溫度、溫差等溫度分析；R/G/B顏色分析，具備溫度直方圖統計、路勁分析、溫度轉換、圖/表導出等功能

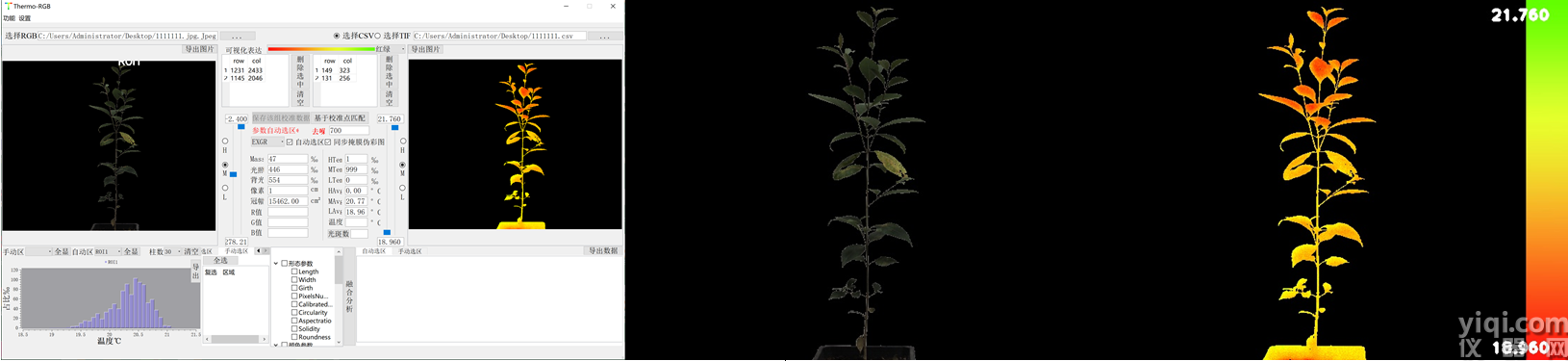

上圖為Thermo-RGB融合成像分析（易科泰光譜成像與無人機遙感技術研究中心供圖）

8)      葉綠素?zé)晒獬上駟卧ㄟx配）：

a)      500萬像素高分辨率、高靈敏度視頻葉綠素?zé)晒獬上?，幀頻70fps

b)      可運行熒光淬滅分析、Kautsky誘導效應等Protocols，也可自編程運行protocol

c)      可選配形態分析，如長度、寬度、投影面積（相對生物量）、凸包面積、圓度等

d)      葉綠素?zé)晒獬上駵y量參數：Fo、Fm、Fp、Ft、Fs、Fm’、Fv/Fm（QYmax）、ΔF/Fm’（YPSII）、Fv/Fo、NPQ、Rfd、Y(NPQ)、Y(NO)等
