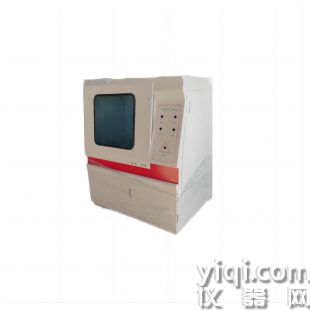

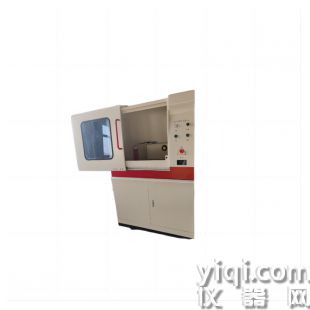

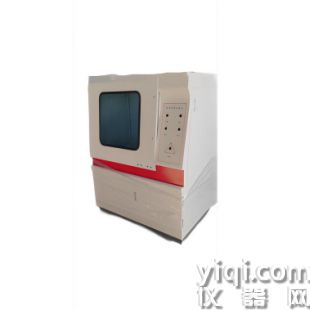

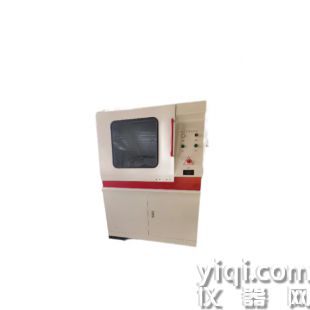

電容器紙介電強度試驗儀主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印.

電容器紙介電強度試驗儀技術要求

01、輸入電壓： 交流 220 V

02、輸出電壓： 交流/直流 0--50 KV ;

 03、電器容量：2KAV 3KAV 5KAV 10KVA

04、高壓分級： 0-10KV 0--50KV 0--150KV

05、升壓速率：0.01-5.0kv（隨意）

06、試驗方式：交/直流試驗：1、勻速升壓 2、梯度升壓 3、耐壓試驗

07、試驗介質：空氣

08、支持短時間內短路試驗要求。

10、電壓試驗精度： ≤ 1％。

11、試驗電壓連續可調： 0--100 KV。

12、電流可采集到mA級并且實現 實時采集。

13、出具一級計量單位校準證書或出具客戶計量單位的證書

14、電源：220v±10%的單相交流電壓和50Hz±1%的頻率

15、電流電壓穩定度：外界電壓波動10% （可選配我司配到電壓保護器 額定波動電壓30%）

16、升壓裝置：采用先進的無觸點原件勻速升壓淘汰前款機械調壓

17、耐壓時間：0-7H保持相對電壓（軟件設定）

18、擊穿試樣：試樣擊穿點 大小可調一般為1-5mm左右

19、安裝靈敏度較高的過電流保護裝置保證試樣擊穿時在0.05S內切斷電源。

20、儀器配備先進的故障報警系統 避免用戶操作故障儀器發生危險

計算機系統及軟件包

試驗軟件是我公司新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。

本儀器采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。本儀器屬我公司，為我公司產品，1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；

2、可對試驗數據進行編輯修改，靈活適用；

3、試驗條件及測試結果等數據可自動存儲；

4、試驗報告格式靈活可變，適用于不同用戶的不同需求；

5、可對一組試驗中曲線數據的有效與否進行人為選定；

6、試驗結果數據可導入EXECL,WORD文檔編輯；

7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入程序；

8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；

9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。

六級高壓安全斷電控制：

①總電源開關

②高壓斷電開關（鑰匙開關）

③調壓器復位開關

④試驗箱門安全開關

⑤高壓變壓器輸入側限流空開

⑥漏電保護開關

保護功能

具有完善的安全防護措施：

電路保護控制：跳閘后電壓自動回零

a、超壓保護

b、試驗過流保護

c、試驗短路保護

d、安全試驗門保護

e、軟件誤操作保護

f、零電壓復位保護

g、試驗漏電保護

h、接地保護

i、試驗結束放電保護

j、設備故障報警保護

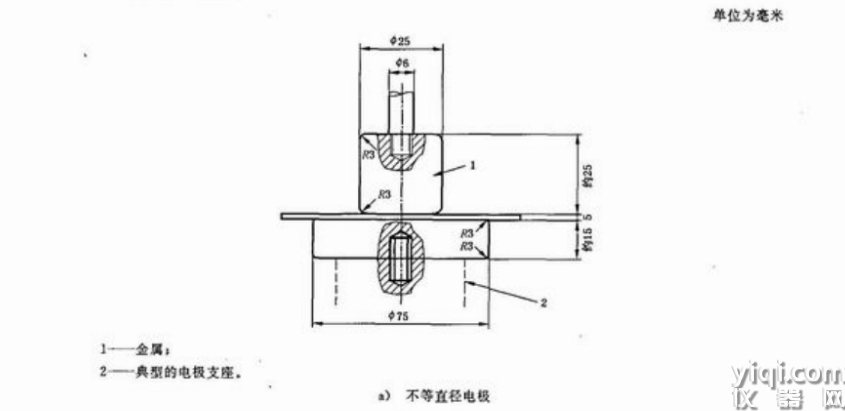

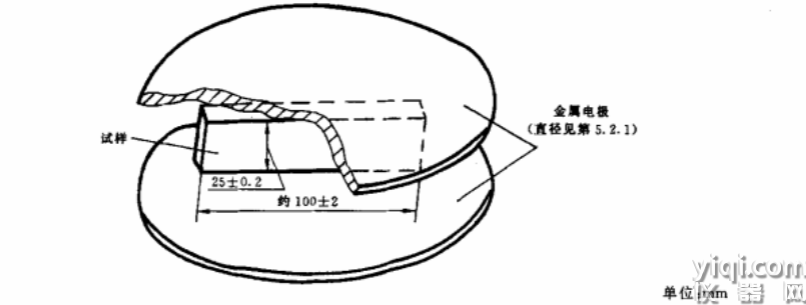

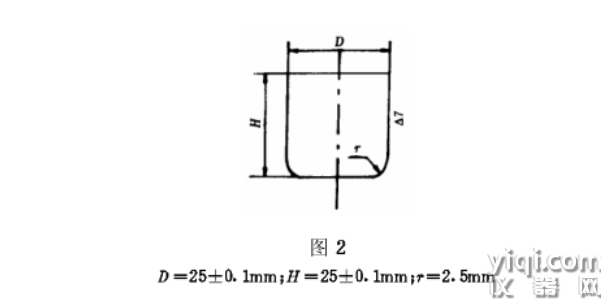

電極：

電極規格：滿足GB/T 1408.1-2006標準要求（材質為黃銅）

1、片材電極 ￠25mm 兩個 片材電極 ￠75mm一個 （標配）

2、漆包線電極 兩個（選配）

3、管用電極 兩個（選配）

如何選擇合適的測試電極：

測試電極的規格有很多，針對不同材料和規格選擇不同的電極尺寸，具體根據材料測試所要求的測試標準，如果標準里沒有特殊要求，通常測試板材類的材料時使用zui多的測試電極是等徑和不等徑電極。

操作步驟：

1、試驗前的準備：

1）打開試驗機右側的總電源開關,預熱15分鐘。

2）打開計算機進入Windows系統。雙擊本儀器軟件的快捷圖標打開試驗登錄界面輸入登錄密碼即可進入試驗界面。

1）本儀器高壓輸出為交流電壓。

2）前面板直流交流選擇按鈕。

3）試驗的交直流電壓切換，主要取決于高壓絕緣塔中的短路桿是否取出。

4）在直流試驗時，計算機也要選擇直流狀態，否則測的結果是不正確的。

產品優勢：

西門子cpu單元處理器是目前采集精度高穩定的采集系統

（淘汰了初的51單片機控制采集精度差干擾信號多 和 PLC電纜較長，尤其是DA 模塊采用電壓信號輸出時，線路有較大的電壓降幅，影響了系統的穩定性和可靠性CPU 廣泛用于中國通訊設備服務器 如： 中國聯通、中國移動 采用的專業信號處理用途上）無線藍牙控制拜托距離困擾人機分離使用更加方便。（擺脫了長長的數據線導致的信號傳播慢 命令延時的困擾 也正因為無線藍牙使我們的儀器擁有支持更多的電腦同時操作等特點）。

儀器故障自動報警系統是操作人員安全更加有保障。

（當線路有故障時儀器會自動報警更大保護人員安全 此報警系統屬于故障報警和試驗放電報警、軟件報警無關）配備網絡端口共享功能 讓更多人員操作試驗試驗結果存儲辦公電腦使報告更加清晰簡單（其原理就像共享一臺打印機一樣方便）

操作界面：細心的用戶能從實驗軟件圖上看到 電流實時采集于其他廠家不同是我司電擊穿儀器精度可以采集實時電流并且繪制曲線其他廠家因為采集精度差無法實現電流繪制曲線采集

 控制功能

1.該設備試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比。

2.可對試驗數據進行編輯修改，靈活適用;

3.試驗條件及測試結果等數據可自動存儲;

4.試驗報告格式靈活可變，適用于不同用戶的不同要求。

5.可對一組試驗中曲線數據的有效與否進行人為選定。

6.試驗結果數據可導入EXECL。

7. 軟件設備人員管理功能，在試驗人員可設置自己的試驗項目和試驗參數，設置自己的試驗內容后別人無法進入等功能。

薄膜電壓擊穿試驗儀定義：

電氣擊穿：式樣在承受電應力作用時其絕緣性能嚴重損失，由此引起試驗回路電流促使相應的回路斷路器動作。

擊穿通常是由式樣和電極周圍的氣體或者液體煤質中的局部放電引起，并使得較小電極或者等徑兩電極邊緣的式樣遭到破壞。

閃絡：式樣和電極周圍的氣體或者液體煤質承受的電應力作用時，其絕緣性能損失，由此引起的試驗回路電流促使相應的回路斷路器動作.

碳化通道的出現或者穿透式樣的擊穿可用于區別試驗是擊穿還是閃絡。

擊穿電壓：在連續升壓試驗中在規定的試驗條件下，式樣發生擊穿時的電壓。

式樣承受的高電壓在該電壓水平下整個時間內式樣不發生擊穿。

電氣強度：在規定的試驗條件下，擊穿電壓與施加電壓的兩電極之間的距離商。

得到的電氣強度試驗結果。能用來檢測由于工藝的變更，老化條件或者其他的制造環境情況引起的性能相對于正常的值的變化或者偏離，而很少能用于直接確定在實際應用中的絕緣材料的性能狀態。

材料的電氣強度測試值可受如下多重因素影響；

式樣的狀態

a，式樣的厚度和均勻性，是否存在機械應力；

b，式樣的預處理，特別是干燥和浸潤過程

c，時都存在空隙。水分或其他的雜質。

式樣的條件：

a加電壓的頻率，波形和升壓速度或者加壓時間

b環境溫度，氣壓和濕度

c電極形狀，電極尺寸，導熱系數

d周圍介質的電，熱特性

可實時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率真正做到勻速、準確，并能夠準確測出漏電電流的數據。

主要用途及功能 該機滿足GB1408.1-2006  GB1408.2-2006  GB/T1695-2005 GB/T3333  GB12656及ASTM D149 ASTM D 876、DIN53481、UNI4291\IEC標準要求要求.主要適用于固體絕緣材料如：塑料、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。 此儀器為具有防輻射功能，儀器試驗門處為透明絕緣玻璃中夾有屏蔽網，在試驗過程中，擊穿瞬間會產生大的電流，同時對人身體有輻射危害，我公司這款儀器在此進行了屏蔽處理對人身危害減少到及至。 此儀器還具有照明功能，因為在試驗過程中會有光線陰暗，可以應用到此功能，讓使用者在試驗過程中的觀測更明顯，有更優質的試驗效果。

設備組成原理及安全防護：1.設備主要由高壓試驗變壓器、接觸式調壓器、伺服調速系統、采集系統、控制系統、自動放電等部分組成。2.試驗變壓器輸入由調壓器輸出給出，同時由采集系統實時采集高壓輸出，計算機根據電壓，調整控制調壓器旋轉的調速系統，形成閉環，使調壓過程更為平滑。且可滿足極慢速升壓要求。3.自動區分交直流試驗過程。若進行直流試驗后，試驗結束可自動進行放電操作，期間（未放電情況下）打開試驗艙門，會有聲光報警，警示危險！

安全防護： 1.過流保護： 1.1低壓側過流保護，保護高壓變壓器安全運行1.2高壓側過流保護，保護電極表面不受電火花腐蝕 1.3超出預設漏電流，切斷高壓輸出2.高壓斷電保護： 1.1超量程自動切斷高壓輸出 1.2實驗過程中可手動關停高壓輸出 1.3電壓跌落超過預設，切斷高壓輸出3.輸出零點保護：1.1實驗開始前，若高壓輸出不在零位，給出提示1.2若高壓輸出不在零位，強制回零 4.短路保護： 1.1高壓輸出短路，自動切斷輸出 1.2低壓輸入短路，自動斷電5.安全門保護：1.1實驗中無意開啟艙門，自動切斷輸出1.2實驗艙門開啟狀態下，無法開始試驗 1.3實驗結束后，開啟艙門切斷高壓輸出6.軟件保護： 每次開始實驗前，要求確認。否則彈出窗口1.1高壓準備開關按下，高壓指示燈點亮 1.2實驗艙門已關閉1.3調壓器復位（高壓輸出為零）7.放電保護：1.1直流試驗后，開啟艙門時聲光報警，強制要求對均壓球放電8.漏電保護： 1.1獨立接地保護 1.2漏電保護開關

術語定義差異

介電強度測試儀（Dielectric Strength Tester）

測量材料單位厚度下的擊穿電壓（即介電強度，單位kV/mm），強調材料的絕緣能力量化。

  標準示例：ASTM D149、IEC 60243-1。

擊穿電壓試驗儀（Breakdown Voltage Tester）  直接測定材料在特定條件下發生擊穿時的電壓值（單位kV），更關注臨界擊穿點的值。

實際使用中的重疊

儀器硬件：兩者通常采用相同的高壓發生器、電極系統和安全防護設計。

測試原理：均通過逐步升壓直至樣品擊穿，差異主要在數據處理方式（是否除以厚度）。

行業習慣：

電力行業多稱“擊穿電壓試驗儀”（如變壓器油測試）。

材料研發領域多稱“介電強度測試儀”（如塑料、橡膠）。

選擇建議

若需材料本征性能：選擇介電強度測試儀 結果與厚度無關，便于橫向?qū)Ρ龋?

若需安全閾值驗證：選擇擊穿電壓試驗儀（直接獲得實際耐受電壓）。

注：部分現代儀器可同時輸出兩種數據（如北廣精儀儀器設備有限公司的BDJC系列系列），需通過軟件設置切換模式。

電壓擊穿試驗儀擊穿電壓記錄方法

記錄流程與關鍵步驟?初始化設置?

通過觸摸屏設置測試模式（連續/步進）、升壓速率（0.1-5 kV/s）及擊穿電流閾值（默認5mA），確保參數符合材料測試標準要求68。

校準電極間距（如使用千分尺調整至毫米級精度），保證電極與試樣接觸均勻。

?實時監測與觸發捕獲?

啟動測試后，設備實時繪制電壓-電流曲線，當電流驟增至設定閾值或檢測到電弧放電時，系統自動鎖定擊穿瞬間的電壓峰值。

部分儀器支持手動觸發記錄模式，通過觀察電壓表突變或異常聲音提示操作員手動保存數據。

?數據存儲與輸出?

擊穿電壓值（kV/mm）關聯時間戳后自動存入設備內存，支持導出CSV/PDF格式報告，部分型號可連接熱敏打印機直接輸出紙質記錄。

數據表需包含環境參數（溫度、濕度）、升壓速率、擊穿時間等輔助信息，以滿足可追溯性要求。

核心技術與設備支持

?閉環控制技術?

采用高精度ADC模塊（分辨率達0.1kV）實時采樣電壓信號，結合PID算法動態調整升壓曲線，避免階梯波動導致的記錄誤差（精度≤±2%）。

?雙重觸發機制?

?硬件觸發?：通過過流保護電路（如設定10mA閾值）直接切斷高壓并記錄當前電壓值。?軟件觸發?：基于電壓-電流曲線斜率突變分析判定擊穿點，適用于微弱擊穿信號識別。

操作規范與誤差控制

?校準要求?

定期使用標準分壓器驗證電壓示值誤差（δ≤±1%）。

?安全防護?

擊穿后需用放電棒接觸電極釋放殘余電荷，待高壓指示燈熄滅且調壓器歸零后，方可開啟防護門處理試樣。

附：典型數據記錄表示例

通過上述標準化流程，可確保擊穿電壓記錄的準確性與可重復性

電壓擊穿試驗儀終止電流定義解析

一、基本定義

?終止電流?
指試驗過程中設定的電流閾值（通常為毫安級），當被測材料發生擊穿時，回路電流驟增至該閾值，觸發設備自動停止升壓并記錄擊穿電壓值。未擊穿狀態下，材料的漏電流通常為微安級（1-10μA），擊穿瞬間電流會躍升1-2個數量級（如≥1mA），形成判定擊穿的明確信號。

二、功能與作用

?核心判定依據?
通過監測電流突變識別擊穿事件，避免僅依賴電壓波動可能導致的誤判。

?安全保護機制?
觸發終止試驗后，設備自動切斷高壓輸出并啟動放電程序，防止過流損壞傳感器或引發電弧危險。

三、參數設置規范

00001. ?典型閾值范圍?

· 通用型試驗儀默認值為5mA，可根據材料導電特性調整至1-20mA。

· 高靈敏度測試場景（如薄膜材料）可降低至0.5mA以提高檢測精度。

00002. ?設置依據?

材料類型：導電性較強的材料需設定更高的終止電流閾值以避免誤觸發。測試標準：遵循IEC 60243、GB/T 1408等標準中對電流閾值的具體要求。

四、技術實現

00001. ?監測技術?
采用高精度微安表或霍爾傳感器實時采集電流信號，結合數字濾波技術消除環境干擾。

00002. ?聯動控制邏輯?
電流信號經AD轉換后輸入控制器，通過硬件比較電路與軟件算法雙重驗證，確保判定響應時間＜50ms。

附：終止電流與其他參數的關聯性

通過合理設置終止電流參數，可顯著提升擊穿電壓測試的準確性與安全性

電壓擊穿試驗儀應用領域與重要性

一、電壓擊穿試驗儀應用領域

?電力行業?

用于高壓輸電線路、變壓器、開關設備的絕緣性能測試，確保設備在高電壓環境下的長期穩定運行。

應用于變電站、電網設備的安全性評估，防止因絕緣失效導致的電力系統故障。

?電子制造業?

測試電路板、半導體器件等電子產品的絕緣層性能，防止因絕緣缺陷引發的短路或安全事故。評估電容器、電纜等電子元件的耐壓能力，保障產品的可靠性和使用壽命。

?新材料研發?

分析新型絕緣材料的介電強度和耐壓極限，推動高性能材料（如納米復合材料、高溫超導材料）的開發。通過加速老化試驗模擬極端環境，研究材料在濕熱、機械應力等條件下的絕緣性能退化規律。

?其他工業領域?

?航空航天?：驗證飛機線纜、航天器絕緣部件的電氣安全性。

?汽車電子?：測試車載電池、電機絕緣系統的可靠性，適應新能源汽車高壓化趨勢。

?通訊設備?：評估5G基站、光纖設備的耐電壓性能，確保信號傳輸穩定性。

二、電壓擊穿試驗儀重要性

?保障電氣安全的核心工具?

通過精確測定擊穿電壓，識別絕緣材料的性能邊界，避免設備因過壓引發火災、爆炸等事故。

在電力設備制造和檢修環節中，作為質量控制的“后防線”，減少因絕緣失效導致的經濟損失。

?推動技術標準化與合規性?

測試數據是產品符合IEC 60243、GB/T 1408等國際/國內標準的關鍵依據，直接影響市場準入資格。

為電氣設備的設計優化提供量化支撐，例如通過擊穿電壓值確定絕緣層厚度或材料選型。

?支持科研與產業升級?

助力新型絕緣材料的研發，推動電力設備小型化、高效化發展（如超高壓變壓器、緊湊型開關柜）。

通過長期性能監測數據，建立材料老化模型，為設備壽命預測和預防性維護提供科學依據。

附：典型應用場景與技術需求

電壓擊穿試驗儀通過多領域滲透和技術迭代，已成為保障電氣安全、驅動產業創新的關鍵基礎設施

電壓擊穿試驗儀操作流程

一、設備準備與安全確認

?環境與電源檢查?

確保實驗室溫度控制在15-30℃，濕度＜70%，避免環境因素干擾測試精度。

連接電源線（AC 220V±10%），檢查接地電阻＜4Ω，使用接地棒深度＞1.5米。

?開機與自檢?

按下電源鍵啟動設備，等待30秒完成系統自檢，確認觸摸屏顯示“System Ready”狀態。

校準電壓示值誤差（≤±1%），使用標準分壓器驗證設備精度。

二、試樣安裝與參數設置

?試樣處理與安裝?

裁剪試樣至標準尺寸（如100×100mm），表面清潔后使用無水乙醇擦拭，去除油污與灰塵。

將試樣平鋪于絕緣平臺，調節上下電極間距至預設值（如1mm），使用千分尺校準精度達±0.01mm。

?參數配置?

通過觸摸屏選擇測試模式：?連續升壓?：從零開始勻速升壓至擊穿；

?步進升壓?：分段施加電壓并保持時間。

設置升壓速率（0.1-5kV/s）、擊穿電流閾值（默認5mA）及初始電壓（建議預期擊穿值的30%）。

三、測試執行與數據記錄

?啟動測試?

關閉防護門，按下啟動鍵后設備自動升壓，實時顯示電壓-電流曲線。當電流躍升至設定閾值（如≥5mA）或檢測到電弧放電時，設備自動停止升壓并記錄擊穿電壓值。

?異常處理?

若測試中觸發過流保護（硬件/軟件雙重保護），立即切斷高壓并啟動放電程序，待殘余電荷釋放完畢后方可操作。

四、數據管理與維護

?結果輸出?

查看主界面歷史數據，導出CSV/PDF格式報告或通過熱敏打印機輸出紙質記錄。

報告中需包含環境參數（溫濕度）、升壓速率、擊穿時間及設備序列號等追溯信息。

?設備維護?

定期清潔電極表面氧化層，使用砂紙打磨后涂抹絕緣油脂。

每月進行空載試驗驗證升壓穩定性，確保PID控制算法精度≤±2%。

安全注意事項

?防護措施?

測試過程中嚴禁開啟防護門，待高壓指示燈熄滅且調壓器歸零后再處理試樣。

操作人員需穿戴絕緣手套及護目鏡，避免電弧傷害。

?緊急處理?

若設備異常報警（如過流、短路），立即按下急停按鈕并斷開總電源。

通過標準化操作流程與多重安全防護機制，可確保測試結果的準確性與操作人員的安全性

電壓擊穿試驗后試樣處理流程

一、安全防護與設備復位

?斷電與放電?

試驗結束后立即關閉高壓輸出，按下停止鍵或急停按鈕，切斷總電源。

等待設備自動放電（約30-60秒），確認高壓指示燈熄滅、調壓器歸零后方可開啟防護門。

?殘余電荷釋放?

使用接地棒觸碰試樣表面，手動釋放可能殘留的電荷，避免操作人員觸電風險。

二、試樣檢查與記錄

?擊穿痕跡分析?

觀察試樣表面是否形成貫穿性孔洞、碳化路徑或裂紋，使用放大鏡或顯微鏡記錄擊穿點形態。

測量擊穿點直徑（精度達0.1mm），標注擊穿位置與電極接觸區域的距離。

?異常狀態標記?

若試樣未完全擊穿但出現局部放電痕跡（如焦斑），需單獨分類并標注“非完全擊穿”。

三、試樣清潔與存儲

?表面清潔?

用無水乙醇或丙酮擦拭試樣表面，清除電極接觸區域的氧化殘留物或碳化物。

對多次測試的試樣，需清潔后烘干（溫度≤60℃，時間≥2小時）以恢復初始狀態。

?分類存儲?

已擊穿試樣單獨存放于防靜電袋，標注測試參數（如擊穿電壓、環境溫濕度）。

未擊穿試樣可重復使用，但需記錄累計測試次數以避免材料疲勞影響數據準確性。

四、數據整理與設備維護

?數據導出?

從設備導出擊穿電壓、電流曲線及擊穿時間等數據，保存為CSV格式并備份。

報告中需包含試樣擊穿前后的對比照片及環境參數（溫度、濕度）。

?電極與設備維護?

清潔上下電極表面，使用800目砂紙打磨氧化層后涂抹硅脂防銹。

檢查絕緣平臺是否有擊穿殘留物，必要時用異丙醇清洗并干燥。

安全注意事項

?操作規范?

嚴禁在未放電或高壓未歸零時接觸試樣，穿戴絕緣手套與護目鏡操作。

處理多孔或吸濕性材料時，需延長放電時間（≥5分鐘）。

通過規范化的試樣處理流程，可確保試驗數據的可追溯性并延長設備使用壽命

變壓器紙擊穿強度試驗儀測試擊穿場強的流程及原理如下：

一、測試原理

?擊穿場強公式?
擊穿場強通過擊穿電壓與試樣厚度的比值計算，公式為：
E=UbdE=dUb
其中，UbUb 為擊穿電壓（kV），dd 為試樣厚度。

?電信號捕捉機制?
試驗時，儀器逐步升高電壓直至材料擊穿，通過電流監測裝置捕捉擊穿瞬間的電流突變信號，結合電壓數據自動計算場強值。

二、操作流程

?試樣制備?

制備厚度均勻的薄膜或片狀試樣，測量并記錄厚度（精確至±0.001mm）。

選擇合適電極（如直徑25-75mm的平板電極），確保電極表面光滑無毛刺。

?設備設置?

?電壓模式?：根據材料應用場景選擇直流（DC）或交流（AC）電源。

?升壓速率?：設定恒定速率（如100V/s至5kV/s）或階梯式升壓。

?保護參數?：配置過流、過壓保護閾值及緊急斷電功能。

?測試執行?

試樣置于電極間，施加初始電壓后逐步升壓。

實時監測電壓、電流變化，擊穿瞬間自動記錄擊穿電壓值。

重復測試3-5次，取平均值以提高準確性。

三、關鍵影響因素

?材料特性?：不同電介質的擊穿場強差異顯著，如塑料與陶瓷的耐壓能力不同。

?電極設計?：電極形狀及邊緣處理影響電場分布，不當設計會導致局部放電誤差。

?環境溫度?：溫度升高可能降低材料的介電強度。

?升壓速率?：過快升壓可能掩蓋材料缺陷，過慢則延長測試周期。

四、設備核心組件

五、注意事項

?電極標準化?：優先采用國際標準（如IEC 60243）規定的電極尺寸和材質。

?多次驗證?：對同一試樣多點測試，避免因局部缺陷導致數據偏差。

?安全防護?：測試高壓區域需設置屏蔽罩，操作人員需佩戴絕緣裝備。

變壓器紙擊穿強度試驗儀擊穿場強測試需要多長時間？

擊穿場強測試時間主要由升壓模式、材料類型及環境條件共同決定，具體分析如下：

一、升壓模式對測試時間的影響

二、其他關鍵影響因素

?材料特性?

低介電強度材料（如塑料薄膜）可能僅需數秒至數分鐘完成測試；

高耐壓材料（如陶瓷）需通過多級升壓延長測試時間至數十分鐘。

?環境條件?

高溫測試（如200℃）需提前預熱試樣，總耗時增加20-30分鐘；

濕度控制可能導致測試時間波動±15%。

?重復性要求?

標準測試通常需重復3次以上，總時間擴大為單次測試的3-5倍。

三、典型測試總耗時范圍

注：以上時間不含試樣預處理及設備校準環節。

介電強度試驗機制造和檢驗標準

1、GB1408.1-2006《絕緣材料電氣強度試驗方法》

2、GB1408.2-2006《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求》

3、JJG 795-2004 《耐電壓測試儀檢定規程》

介電強度試驗機適用的試驗方法標準

1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》

2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》

3、GB12913-2008《電容器紙》

4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》

介電強度試驗機的應用范圍

主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸姸群湍碗妷簳r間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印。試驗軟件是我公司zuixin研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。本儀器采用計算機控制，過人機對話方式，完成對、絕緣介質的工頻電壓擊穿，工頻耐壓試驗。
