基本結構

1. 勵磁系統：主要由勵磁線圈和鐵芯構成，通過通入電流產生磁場，為振動提供基礎條件。該磁場是后續振動產生的關鍵因素，其穩定性直接影響振動臺性能。

2. 動圈系統：包含動圈和連接的振動臺面。動圈處于勵磁系統產生的磁場中，當有電流通過動圈時，根據電磁感應原理，動圈會受到電磁力作用從而帶動振動臺面運動。

3. 支撐與導向系統：由彈簧、減震器以及導向桿等組成。彈簧和減震器用于支撐振動臺的主體部分，同時吸收振動過程中產生的多余能量，減少對周邊環境的影響；導向桿則確保振動臺面在垂直方向上做穩定的往復直線運動，保證振動的準確性和一致性。

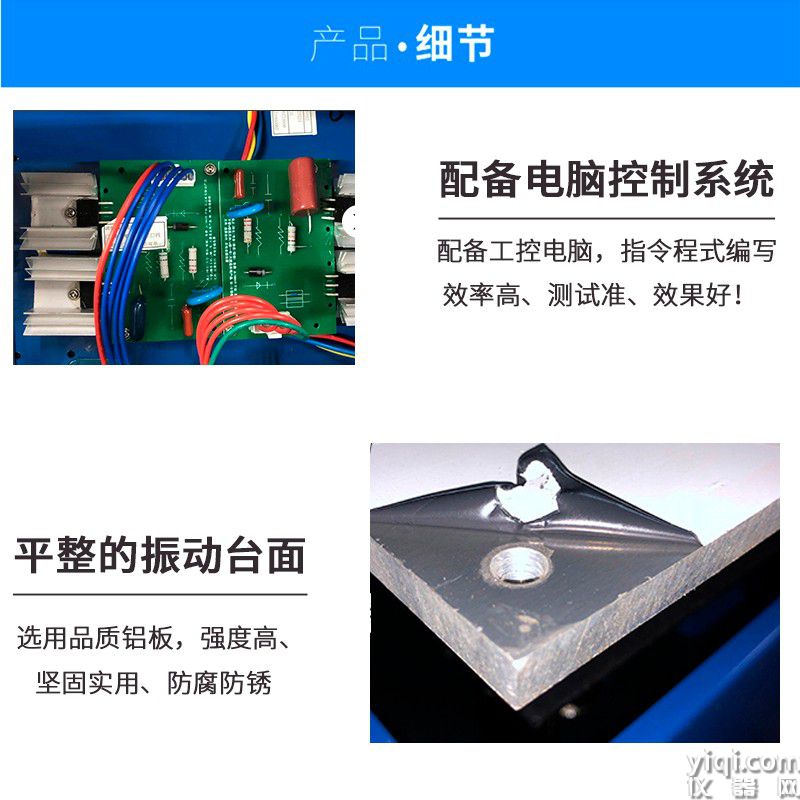

4. 控制系統：涵蓋控制器、功率放大器等?？刂破饔糜谠O(shè)定振動的參數，如頻率、振幅、振動波形等；功率放大器將控制器輸出的低功率信號放大，以驅動動圈系統產生符合要求的振動。

工作原理

主要功能及特點

1. 頻率范圍廣：能夠在較大頻率區間內工作，從低頻的幾赫茲到高頻的數千赫茲，滿足不同產品對振動頻率測試的需求。無論是模擬汽車行駛時的低頻顛簸，還是某些電子元件在高頻率振動環境下的性能測試，都能勝任。

2. 振幅精確可調：可以精確設定和調節振動的幅度，從微小位移到較大振幅，滿足各種產品對振動強度的測試要求。在模擬汽車運輸時，可根據實際路況中不同程度的顛簸來設置振幅。

3. 多種波形輸出：能產生正弦波、方波、三角波等多種振動波形。正弦波常用于模擬平穩的振動環境，方波和三角波可模擬具有沖擊性的振動，以全面測試產品在不同復雜振動環境下的可靠性。

4. 可靠性高：采用高品質的材料和制造工藝，各部件經過嚴格測試和篩選，使得振動臺具有較長的使用壽命和穩定的性能，可長時間連續運行進行振動測試。

5. 操作簡便：配備人性化的控制系統，操作界面直觀，操作人員通過簡單培訓就能輕松掌握參數設置和設備操作，提高測試工作的效率。
