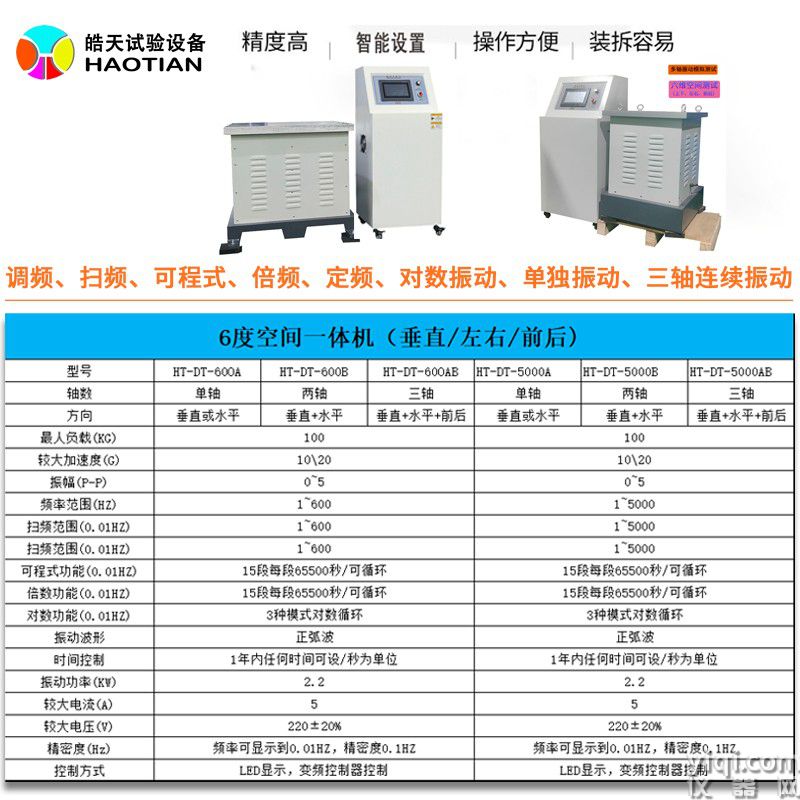

技術參數

• 頻率范圍：通常為幾赫茲到幾千赫茲不等，如 1-2000Hz 可以任意設定。

• 掃頻范圍：部分設備可實現 1-2000Hz 標準來回掃頻。

• 振幅：一般在 0-5mm 左右，隨機，隨頻率的變化而變化。

• 加速度：可達 10g 左右，同樣隨頻率的變化而變化。

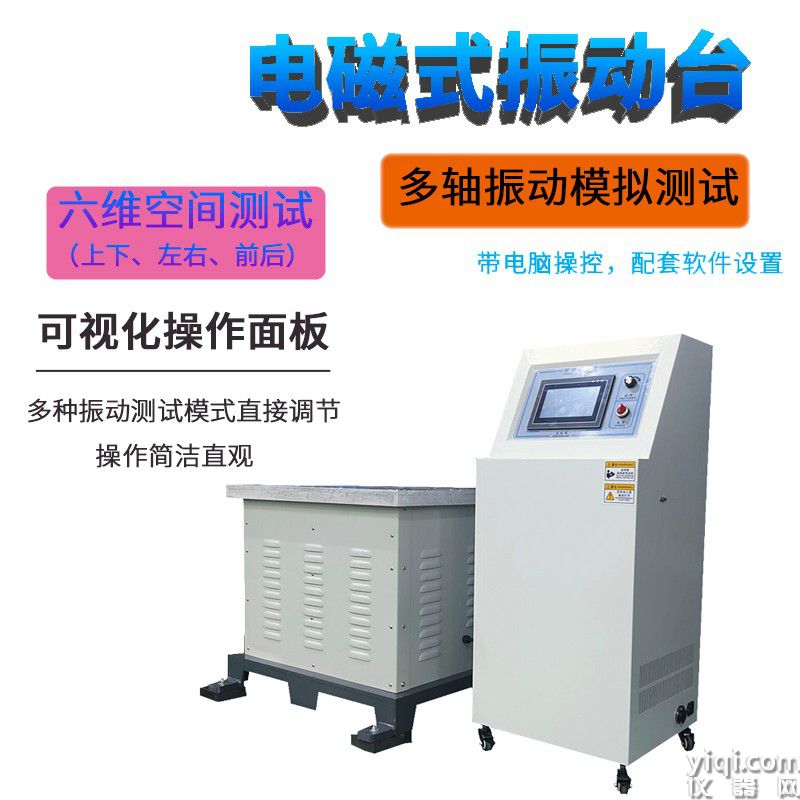

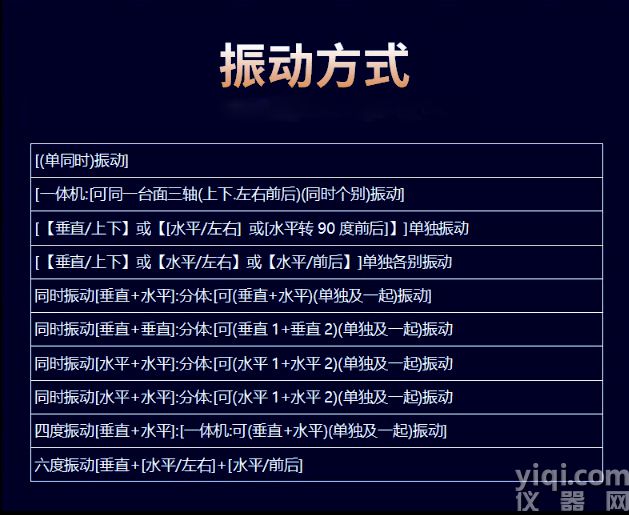

• 振動方向：有單軸振動，如垂直方向；也有三軸一體機，可實現上下、左右、前后（X+Y+Z 軸）等多方向振動。

• 臺面尺寸：常見的有 400×350mm、500×500mm、750×750mm、1000×1000mm、1500×1500mm 等多種規格。

• 試驗負載：一般在 0-60kg，不同型號有所不同。

• 設時范圍：一般為 1-999 分鐘或更長，以滿足不同測試時間需求。

• 電源電壓：常見為 AC220V/±5%，50Hz。

• 冷卻方式：多采用風冷方式，確保設備在運行過程中能夠有效散熱。

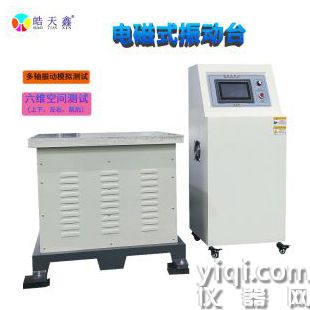

結構組成

• 振動臺體：是振動臺的主體部分，通常采用高強度材料制造，如優質鋼材等，以保證其結構強度和穩定性，能夠承受試驗樣品的重量和振動產生的力。

• 勵磁線圈：通過電流時產生磁場，為動圈提供電磁力，是產生振動的關鍵部件之一。

• 動圈：位于勵磁線圈產生的磁場中，受到電磁力的作用而產生振動，并帶動臺面一起振動。

• 支撐彈簧：用于支撐振動臺體和動圈，使動圈能夠在磁場中自由振動，同時起到緩沖和減震的作用，保證振動的平穩性。

• 傳感器：包括加速度傳感器、位移傳感器等，用于實時監測振動臺的振動參數，如加速度、振幅等，并將監測數據反饋給控制系統，以便進行精確控制和調節。

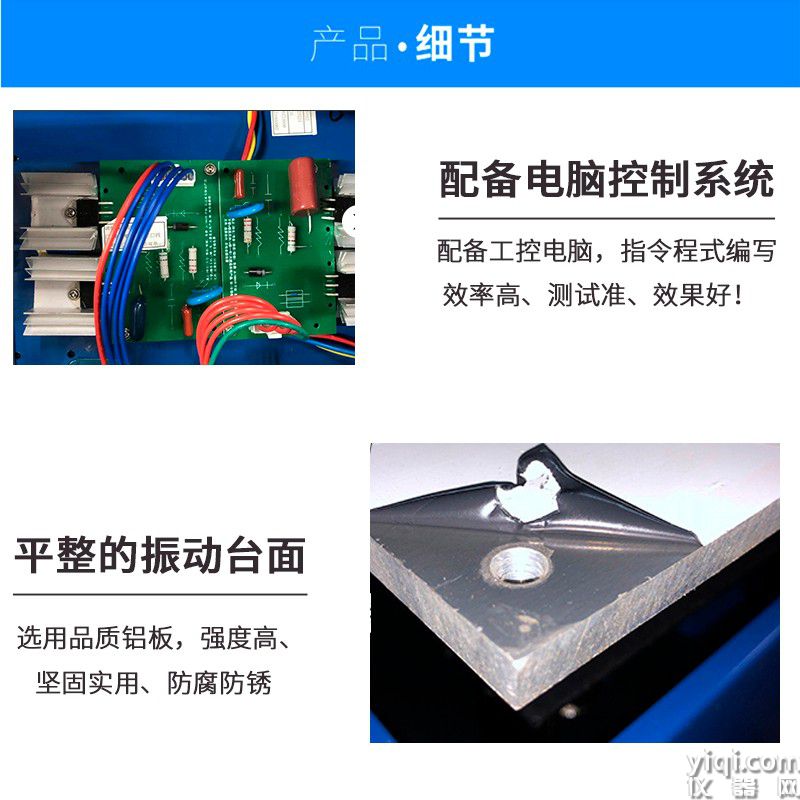

• 控制箱：內置控制系統，是電磁式振動臺的控制中心，負責對振動臺的各種參數進行設置、調節和控制，同時還具有數據顯示、記錄和存儲等功能。

應用領域

• 航空航天領域：用于飛機零部件、衛星組件等的振動測試，模擬飛機飛行、衛星發射及運行過程中受到的各種振動環境，檢測零部件的抗振性能，發現潛在故障隱患，保障航空航天設備的安全運行和可靠性。

• 電子制造領域：對電子產品如手機、電腦、電路板等進行可靠性測試，模擬運輸、使用過程中的振動環境，篩選出抗振性能好的電子元件，提高電子產品的質量和可靠性，減少因振動導致的故障和損壞。

• 汽車行業：用于汽車零部件如發動機、變速箱、懸掛系統等的振動測試，評估零部件在車輛行駛過程中承受振動的能力，優化產品設計，提高汽車的整體可靠性和耐久性。
