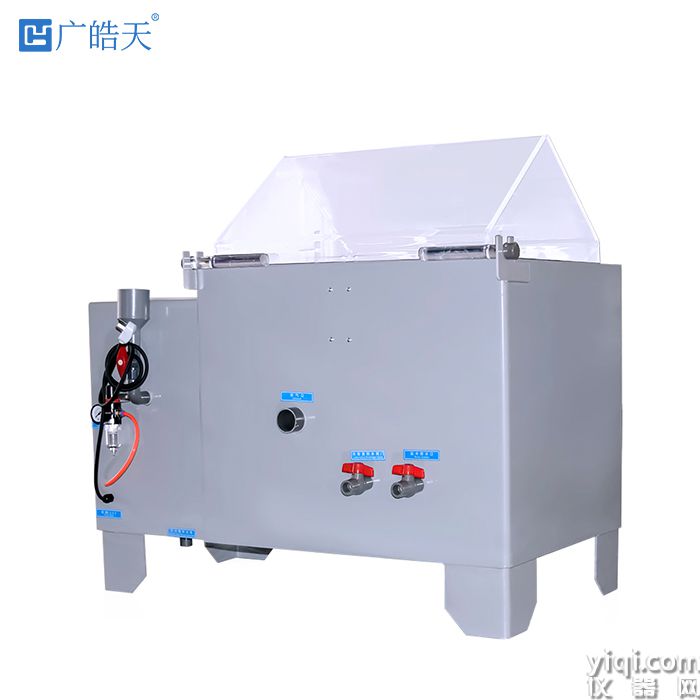

結構與材質

• 箱體材質：通常選用 PVC、PP 等耐腐蝕塑料板，如德國進口 A 級 PVC 板，具有良好的耐腐蝕性；也有采用環氧玻璃鋼或不銹鋼材質的，內外膽整體模壓成型，重量輕、強度高、無滲漏、表面平整、光滑易清洗。

• 箱蓋設計：多采用透明材料，如 PVC 透明塑板，方便觀察箱內測試物品和噴霧狀況。箱蓋與箱體之間采用水密封結構，防止鹽霧外泄。

內部結構

• 噴霧裝置：一般為塔式噴霧器，內藏玻璃噴頭或石英玻璃噴嘴，噴霧由塔管引導再經錐型分散，使鹽霧均勻分散彌漫到整個試驗箱內部。

• 噴霧量調節：通過調高或調低噴塔上的錐形分散器來增加或減少噴霧量，噴霧量通常在 1-2ml/80cm2?h 范圍內可調。

• 收集器：內置一個或數個表面積 80cm2 的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內，用于測量鹽霧沉降量。

• 加熱水槽：位于試驗室底部，裝水加溫以保持試驗室溫度平穩。

• 置物架：由塑鋼或鋼化玻璃棒制成，單根承重有限，如分散放置可承受一定重量，置物架兩旁有圓孔，用于放置置物棒，可使樣品以垂直面 15 度、30 度角放置。
















外部結構

• 隔絕水槽：利用水密封箱蓋，避免鹽霧外泄。

• 計量筒：收集每次試驗的噴霧量，一般刻度為 50ml。

• 飽和空氣桶：多采用 SUS#304 不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧，具有自動補水功能。

• 調壓閥：手動調節進氣壓力及噴霧壓力，進氣壓力一般控制在 0.3MPa，噴霧壓力控制在 0.07-0.17MPa。

• 壓力表：顯示空氣飽和空氣桶傳達噴嘴噴霧時的壓力。

• 補水箱：用于自動或手動補充飽和桶用水。

• 排霧管：一般為直徑 50 的 PVC 硬塑料管，用于瀉出由噴霧造成的壓力以及箱體內多余的水。
