結構設計

• 箱體材質：多采用進口的 PVC 增強硬質塑料板，具有耐老化、耐腐蝕、易清洗、無泄漏等特點；也有部分設備采用 PP 板，其更耐高溫耐強腐蝕。

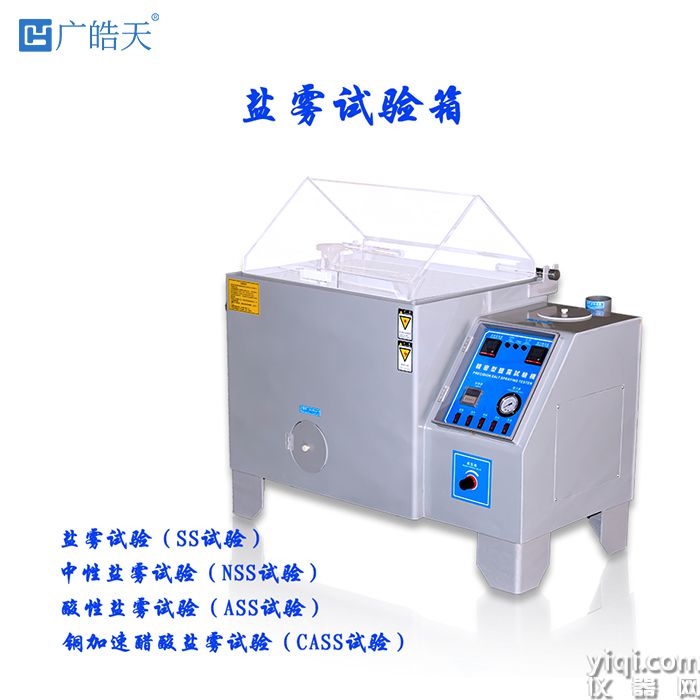

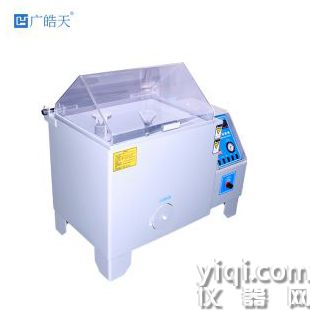

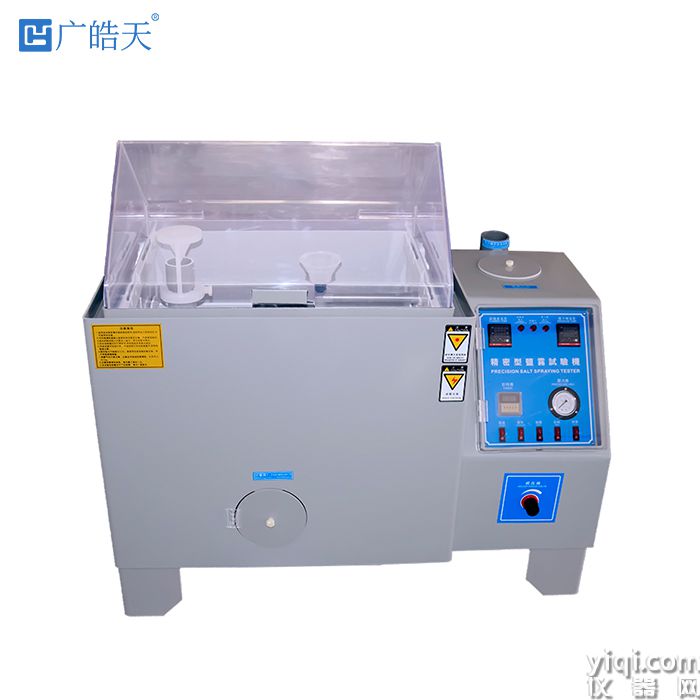

• 箱蓋材質：通常為全透明進口耐沖擊板材，如亞克力板，厚度一般在 5mm 左右，便于試驗時觀測試驗樣品受試狀況。

內部結構

• 噴霧裝置：采用塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，使鹽霧均勻分散到整個試驗室內。

• 噴霧量調節：通過調高或調低噴塔上的錐形分散器來控制噴霧量的增加或減少。

• 收集器：內置一個或數個表面積 80cm2 的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內。

• 加熱水槽：水槽附于試驗室底部，用于裝水加溫以保持試驗室溫度平穩。

• 置物架：由塑鋼制成，單根承重不超過 2kg，如分散放置可承受 10kg 以內的重量，置物架兩旁有二排圓孔，可放置置物棒以垂直面分 15 度、30 度角。

• 外部結構

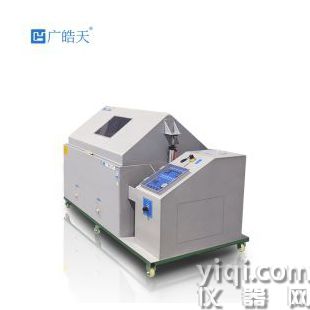

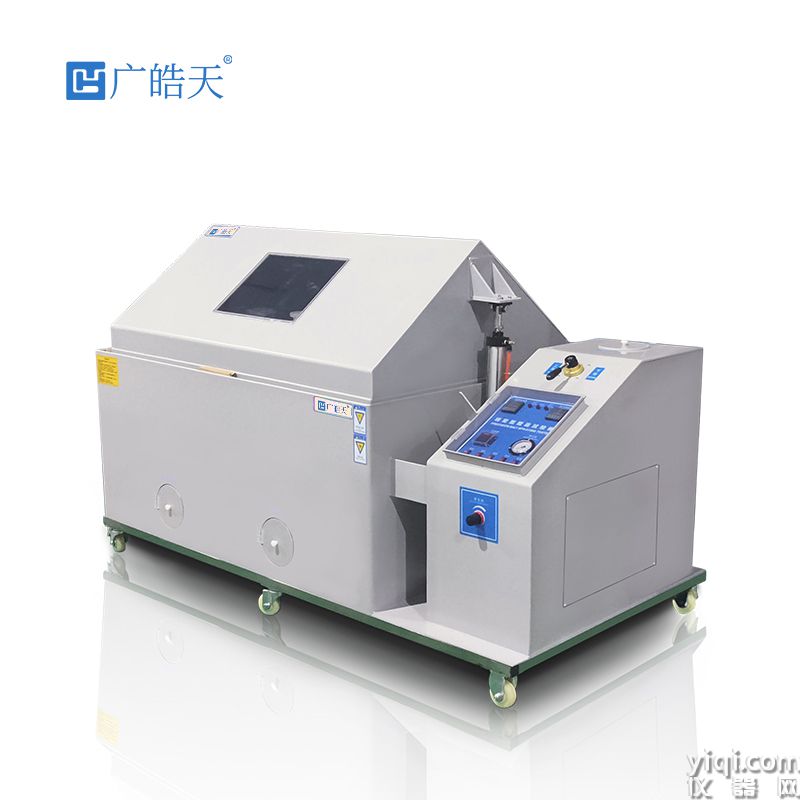

• 試驗箱蓋：多為屋式斜角 110 度透視蓋，可清晰觀察到室內試驗狀況。

• 隔絕水槽：利用水密封箱蓋，避免鹽霧外泄。

• 計量筒：收集每次試驗的噴霧量，每次 50ml 為刻度。

• 飽和空氣桶：采用 SUS#304 不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧，具有自動補水功能。

• 調壓閥：手動調節進氣壓力及噴霧壓力，進氣壓力一般控制在 0.3MPa，噴霧壓力控制在 0.07-0.17MPa。

• 壓力表：顯示空氣飽和空氣桶傳達噴嘴噴霧時的壓力。

• 補水箱：用于自動或手動補充飽和桶用水。

• 排霧管：直徑 50 的 PVC 硬塑料管，用于瀉出鹽霧試驗箱工作時由噴霧造成的壓力，以及箱體內多余的水。

控制系統

• 操作界面：通常采用 7 英寸高清真彩液晶觸摸顯示屏，如日本原裝“優易控” 品牌控制儀表，操作界面設中英文可供選擇，實時監控控制器實時數據、信號點狀態、實際輸出狀態等。

• 溫度控制：采用高精度 P.I.D. 控溫儀，如富士、RKC、霍尼威爾等品牌，誤差為 ±0.1℃，能準確控制試驗室和飽和空氣桶的溫度。

• 噴霧控制：具備連續或周期噴霧兩種方式，周期時間可在 0～9999H、M 之間任意設定，可通過自動定時裝置，在試驗實驗室達到預定溫度后，進行自動噴霧，到達定時器設置的時間自動停止。

• 安全保護：設有漏電保護、低水位保護、超溫保護、過載保護等多重安全保護裝置，所有電路均裝有斷路器，所有加熱器均帶有電子和機械過熱保護裝置，確保設備和操作人員的安全。
