制冷系統

1.系統理念：此類實驗室均采用業界的溫度平衡技術（制冷不加熱），通過能量調節技術在降溫及低溫平衡時不需要另外啟動加熱來平衡控溫。能量調節技術即PID控制調節制冷劑流量，通過調節控制單位時間內進入蒸發器制冷劑的質量，來達到控制制冷功率，從而控制試驗室的溫度。

2.相對以前“平衡控溫方式”即邊加熱邊制冷的方法，能耗非常大。而運用此技術可在大限度上降低客戶的運營成本和延長壓縮機的壽命，可在產品壽命周期內可為用戶節約一筆不小的電費開支（因客戶實際使用頻率高低而已）

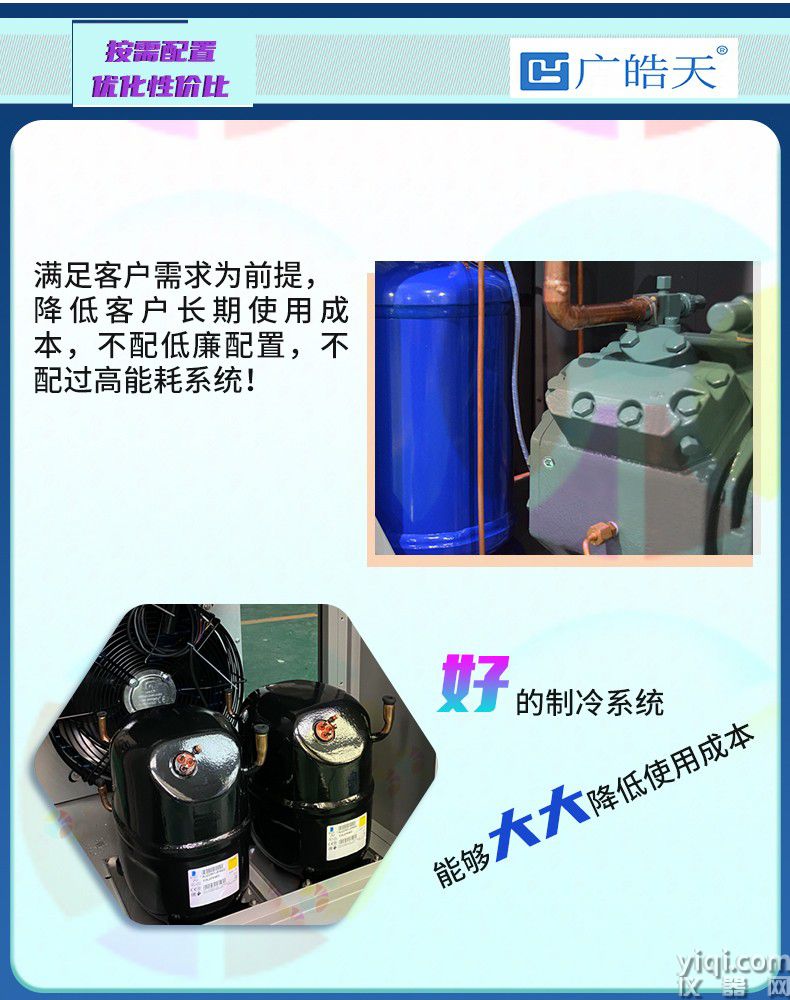

3.制冷硬件:采用“泰康”全封閉壓縮機組成制冷循環系統。

4.制冷劑：采用環保制冷劑R404a，R23。

5.制冷蒸發器：采用波紋翅片制冷蒸發器，位于試驗箱一端的風道夾層內，由鼓風電機強制通風，快速換熱。

6.輔助件:本試驗箱制冷系統中其他輔助件，如電磁閥、過濾器等我公司也采用進口件；如采用意大利CAS的電磁閥、旁通閥、截止閥等，其它配件也均選用國內的制冷配件。

技術參數：
1、溫度范圍：
高溫區：+60 ℃ ～ 200 ℃
低溫區：A/-10 ℃～-40 ℃ , B/-10 ℃～-60 ℃ , C/-10 ℃～-70 ℃
工作室：A/0 ℃～-40 ℃ , B/-10 ℃～-55 ℃ , C/-10 ℃～-65 ℃
2、溫度波動度: ±0.5℃
3、溫度均勻度：±3℃
4、溫度恢復時間:3~5min
5、高溫槽升溫速度:平均約5℃/min
6、低溫槽降溫速度:平均約1.5℃/min
7、高低溫暴露時間:30min以上
8、高低溫轉換時間：≤15秒

型號規格：
1、型號：工作室尺寸：（寬×高×深mm）360×350×400
外箱尺寸：（寬×高×深mm）1650×1790×1440
溫度沖擊范圍：A/0 ℃～-40 ℃ , B/-10 ℃～-55 ℃ , C/-10 ℃～-65 ℃
功率（KW）：A/20, B/21, C/22
我公司可根據客戶的要求制造不同規格的產品。

結構特點:
1、產品外形美觀、結構合理、工藝精良、選材考究，具有簡單便利的操作性能和可靠的設備性能。

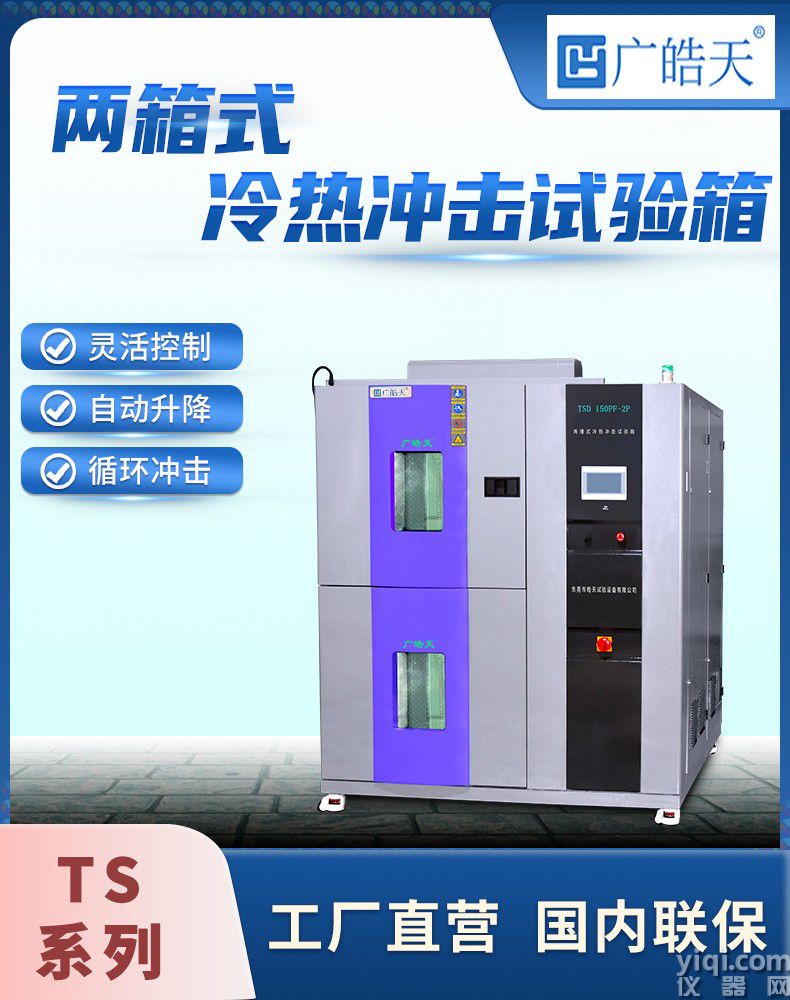

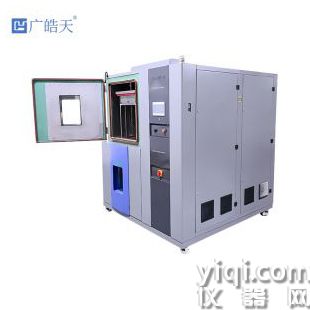

2、冷熱沖擊箱分為高溫箱,低溫箱,測試箱三部分,采用*的斷熱結構及蓄熱蓄冷效果，試驗時待測物*靜止，應用冷熱風路切換方式將冷,熱溫度導入測試區實現冷熱沖擊測試目的。
3、采用*計測裝置, 控制器采用大型彩色液晶人機觸控對話式LCD人機接口控制器,操作簡單, 學習容易, 穩定可靠。中、英文顯示完整的系統操作狀況、執行及設定程序曲線。具96個試驗規范獨立設定,沖擊時間999小時59分鐘, 循環周期1~999次可設定, 可實現制冷機自動運轉，大程度上實現自動化，減輕操作人員工作量，可在任意時間自動啟動﹑停止工作運行。
4、箱體左側具一直徑50mm之測試孔，可供外加電源負載配線測試部件。
5、可獨立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇二槽式或三槽式及冷沖、熱沖、冷熱沖擊之功能，具備高低溫試驗機的功能。
6、具備全自動，高精密系統回路、任一機件動作，*有P.L.C鎖定處理，全部采用P.I.D自動演算控制,溫度控制精度高。
7、*科學的空氣流通循環設計，使室內溫度均勻，避免任何死角。
8、完備的安全保護裝置，避免了任何可能發生安全隱患，保證設備的長期可靠性。
9、可設定循環次數及除霜次數自動（手動） 除，出風口于回風口感知器檢測控制，風門機構切換時間為10秒內完成，冷熱沖擊溫度恢復時間為5分鐘內完成。運轉中狀態顯示及曲線顯示,發生異常狀況時,螢?zāi)簧霞纯套詣?dòng)顯示故障點及原因和提供排除故障的方法,并于發現輸入電力不穩定時,具有緊急停機裝置。
10、冷凍系統采用復迭高效低溫回路系統設計，冷凍機組采用歐美*壓縮機，并采用對臭氧系數為零的綠色環保（HFC）制冷劑R507，R23。
11、*安全保護功能：電源過載保護、漏電保護、控制回路過載、短路保護、壓縮機保護、接地保護、超溫保護、報警聲訊提示等。

GB/T2423.1-2008試驗A低溫試驗方法

GB/T2423.2-2008試驗B高溫試驗方法

GB-T10592-2008高低溫箱技術條件

GJB150.3-1986軍設備環境試驗方法:高溫試驗

GJB360A-96方法107溫度沖擊試驗的要求
