箱體結構
1. 箱體采用SUS304不銹鋼材料，試驗箱上部為試驗室和控制屏，下部安裝水泵、水箱、電動機和減速傳動機構。

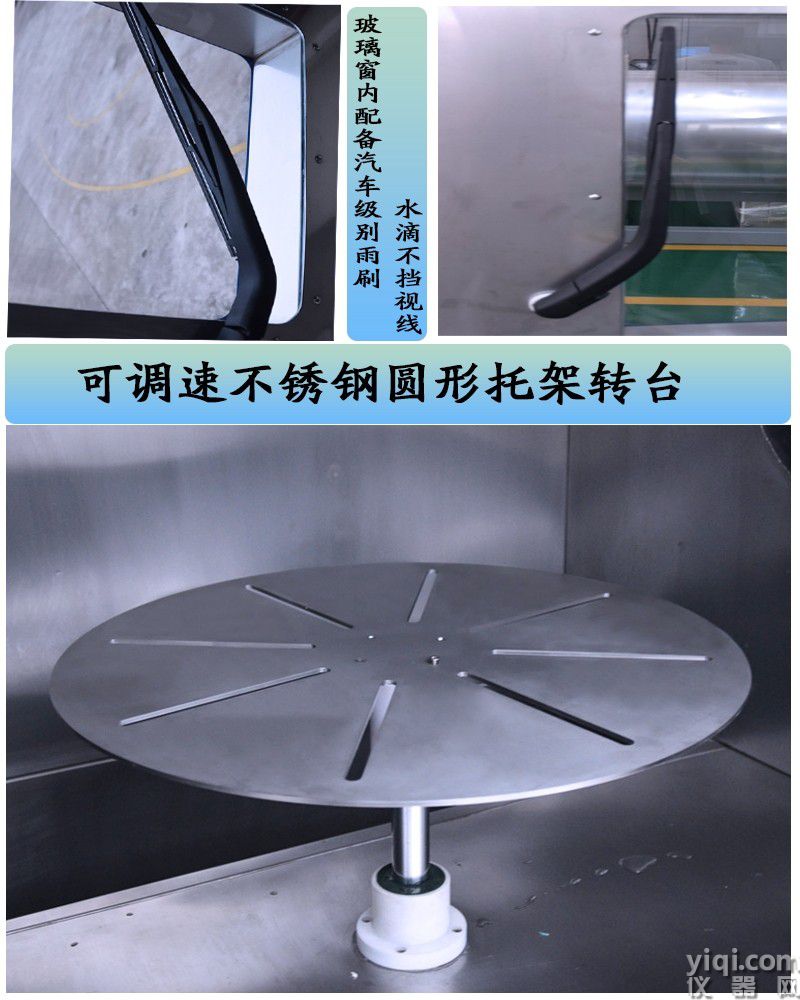

2.箱體門為有機玻璃，采用硅橡膠密封，有較好的密封性能，門上裝有雨刮器便于觀察試驗情況。
2.噴管采用不銹鋼管制造，噴孔采用激光加工技術，具有較高的精度。
2.工作室其他所有接觸水的部分均采用不銹鋼活銅質材料，不會產生銹蝕現象。
淋雨試驗箱控制系統
1.定時控制：配備數字式定時器，在范圍內可隨意調整試驗時間。
2.調速控制：采用變頻調速器，調速平穩，控制精度高。
3.流量壓力控制：采用手動閥控制流量和壓力，數字式流量計指示流量，彈簧式壓力表指示壓力。

1、試驗箱采用PLC模塊控制，全自動式手寫設定，直觀的操作界面，整體美觀大方，操作方便簡捷

2、溫濕度曲線可實時顯示

3、具有歷史記憶功能(可查詢7天以內的歷史試驗記錄)

4、溫度:0.1℃(顯示范圍)

5、時間:0.1min

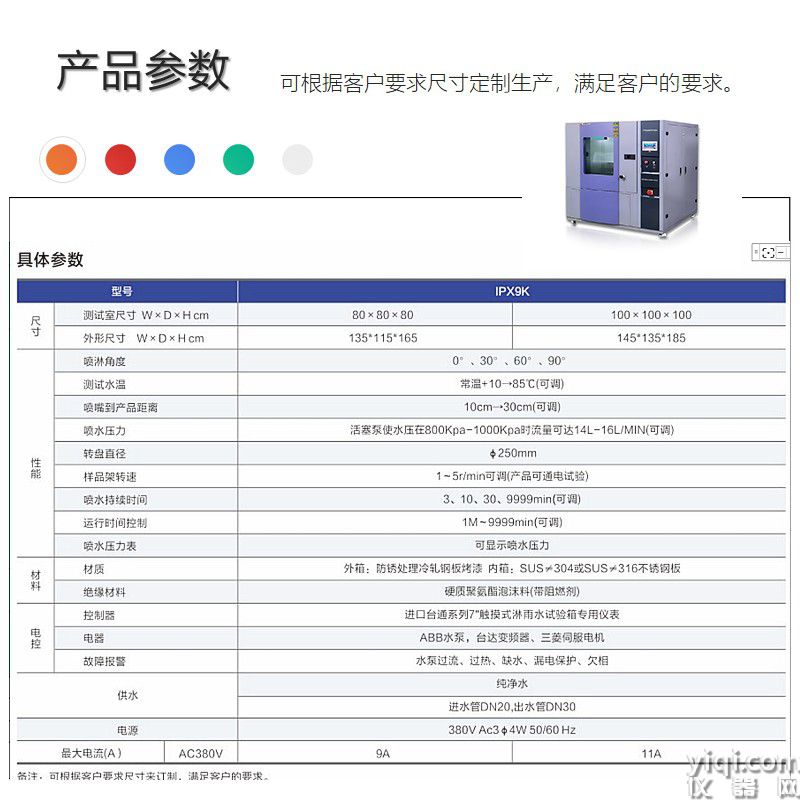

主要技術參數:

1． 噴水孔徑：φ0.4mm（或φ0.8mm）

2． 噴水孔間距: 50mm

3． 噴水環半徑: R400mm

4． 噴水管管徑: φ16mm

5． 擺 管擺角 幅 度: 0～±180°可調

6． 擺 速 調 節: 無級調節

7． 每孔平均水流速度： 0.07L／min（或0.6L／min）

RDP-500淋雨試驗箱直（旋）管主要技術參數：

1． 轉臂長度：500mm

2． 噴管通徑：φ15mm

3． 噴孔直徑：φ1.2mm

4． 噴孔個數：40

5． 噴孔間距：12.5mm

6． 噴管轉速：23轉/分

操作規范：

首先接通電源，再打開電源開關，電源燈亮;則表示控制器會自動進入定值停止界面;

1、打開電源后當機臺設定的控制程序運行完畢時，機臺會停止運行;

2、當設定的控制程序運行完畢時，機臺會停止運行;

3、打開箱門把手，把測試試樣放到樣品架上;然后關上箱門;

注意:擺放試樣的容量不可超過測試區容量之2/3;

4、按照"TEMI880操作手冊"，先進行試驗設定操作，然后根據所設操作模式進入測試狀態;

5、在測試中若欲觀察箱內變化狀況時，可開啟門燈開關，經由視窗知悉內部之變化情形可打開;在控制器上會顯示測試箱內的溫度和濕度變化(若測試無濕度要求則濕度值無顯示值);

6、打開箱門把手，把測試試樣從樣品架上取出，查看測試后的樣品，并予以記錄測試狀況;此次測試完成;
