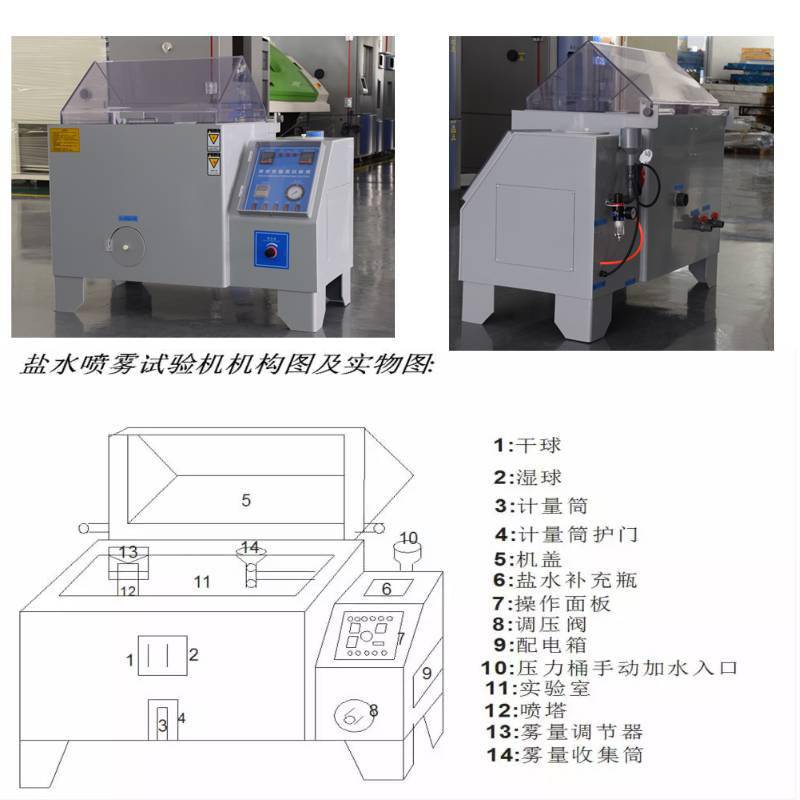

內部結構

1、噴霧裝置:塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部;

2、噴霧量大小調節:調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少;

3、收集器:噴嘴所噴出的細霧，以自由落體方式沉降，內置一個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內;

4、加熱水槽:水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩;

5、置物架:由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用。

外部結構

1、試驗箱蓋:屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況;

2、隔絕水槽:利用水密封箱蓋，避免鹽霧外泄;

3、計量筒:收集每次試驗的噴霧量，每次50ml為高刻度;

4、飽和空氣桶:置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動***功能;

5、調壓閥:手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa;噴霧壓力控制在0.07-0.17mPa。(上述壓力已在出廠前調整好，一般情況下用戶勿需再調節)

6、壓力表:壓力表指針?biāo)@示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力;

7、自動或手動補充飽和桶用水;

8、排霧管:直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。

技術參數：

1) 工作室溫度范圍：RT+5℃～+65℃任意可調；如換成PP材質，可達90℃

2) 飽和桶溫度范圍：RT+5℃～＋65℃任意可調；如換成PP材質，可達90℃

3) 溫度均勻度：≤±2℃

4) 溫度波動度：≤±0.5℃

5) 鹽霧沉降量：1～2ml/ 80cm2 . H （16 小時平均量）  （重要標準，說明箱體鹽霧環境的濃度參數,滿足GB/GJB/DIN/ASTM等***）

6) 噴霧方式：連續間隙噴霧任選、塔式噴霧、可調節,：1～9999 H、M、S（可調）

7) 壓縮空氣壓力2.00±0.01（kg/cm?）

8) 電源：AC220V±10%  50Hz    (具體功能請參照上表)

控制系統
1.鎧裝鉑電阻溫度傳感器，高精度A級Pt100。
2.日本數顯LED“FUJI”溫度控制器。
3.指示精度溫度0.1℃；
4.用戶程序容量自帶8段程序；
5.定值運轉運行方式；
6.PID平衡調溫控制方式（帶PID自整定功能）；
7.試驗數據顯示設定溫度、實測溫度；
8.時間控制器ANLY，可程式定時器ATP-8S，可設置間隙噴霧周期。
9.壓力控制：進氣壓力調節閥，噴霧壓力調節閥，壓力表。
10.噴霧壓力：0.05～0.17 Mpa/cm*空氣壓縮機需用戶自備

高精度P.I.D.控溫儀，誤差為±0.1℃，富士、RKC、霍尼威爾表(選配)。

連續或周期噴霧任選。

所有電路均裝有斷路器，所有加熱器均帶有電子和機械過熱保護裝置。

多重系統保護，使用***。GB/T2423.17-2008 電工電子產品環境試驗 第2部分:試驗方法 試驗Ka:鹽霧

GB10587-89 鹽霧試驗箱技術條件

照標準

GB/T2423.17-2008  電工電子產品基本環境試驗規程試驗KA鹽霧試驗方法
GB/T 2423.18-2000 《電工電子產品基本規程試驗》Kb:鹽霧, 交變（氯化鈉溶液）
GB-T10125-1997   人造氣氛鹽霧腐蝕試驗
GB/T10587-2006   鹽霧試驗箱技術條件
GB10593.2-1990   電工電子產品環境參數測量方法鹽霧
GB-T1765-1979   測定耐濕熱、耐鹽霧、耐侯性 （人工加速） 的漆膜制備法
GB T1771-2007   色漆和清漆耐中性鹽霧性能的測定
GB/T12967.3-2008  銅加速乙酸鹽霧試驗（CASS試驗）
GB/T 5170.8-2008 電工電子產品環境試驗設備檢驗方法 鹽霧試驗設備
以及等效的IEC、MIL、DIN、ASTM等相關標準或行業標準。
