BeamMaster M2 光束質量分析儀

品牌：凌云光技術
型號： BeamMaster M2
產地：北京海淀區
供應商報價：面議

凌云光技術股份有限公司更新時間：2025-02-08 09:34:20

銷售范圍售全國

入駐年限第10年

營業執照已審核

同類產品激光光束分析(1件)

立即掃碼咨詢

聯系方式：400-829-1996

聯系我們時請說明在儀器網（www.yn180.com）上看到的!

掃碼分享

詳細介紹

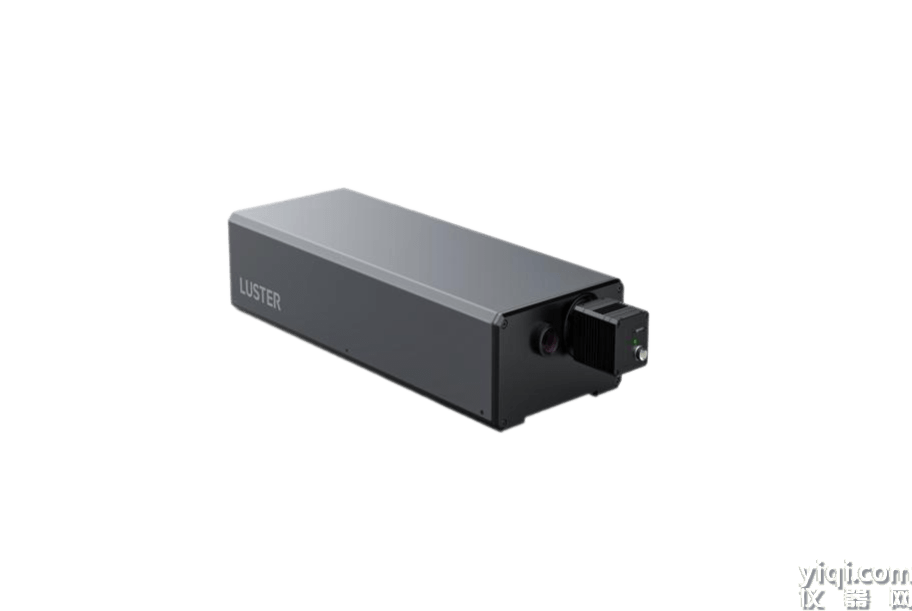

BeamMaster M2是一種用于測量和評估激光光束質量的儀器，通過測量M2因子等參數來表征激光光束的質量，一體化設計精致小巧，配置高精度電動導軌及高分辨率相機捕捉激光光斑的圖像，通過圖像處理軟件分析光斑的形狀、質心、有效直徑、光束發散角、束腰直徑、瑞利長度、M2因子等參數，實現快速一鍵式測量。廣泛應用于光學、激光技術、光纖通信、材料加工等領域，用于精確控制和優化激光束的質量。

產品描述

相機模塊

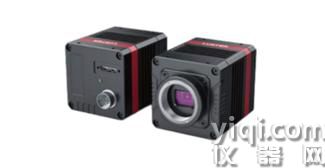

BeamMaster M2光束質量分析儀默認配置一套CB2000寬光譜光電探測器，該探測器是凌云光技術自主研發的一款擁有0.4~1.7μm寬譜段的短波紅外面陣相機，像元尺寸5μm，性能穩定且擁有高信噪比，最大幀頻可達134fps。

高分辨率：1280×1024
易操作：功能齊全，性能穩定，操作簡單
數據接口：USB3.0（默認）、GigE、CameraLink
最大幀頻：134fps@8bit

相機參數

型號	CB2000-U31280-130VT1-00	傳感器類型	InGaAs
像元尺寸	5μm	光譜特性	0.4~1.7μm
分辨率	1280×1024	幀頻	134fps@8bit、125fps@10bit、71fps@12bit
曝光時間	14μs~1s	制冷方式	TEC1級
工作溫度	-20~+50℃	制冷溫度	15℃（typ）
存儲溫度	-30~+70℃	圖像處理	單點校正、盲元校正、ROI開窗、binning等
快門	全局快門	滿阱	162ke-
信噪比	51dB	動態范圍	56dB
讀出噪聲	<240e-@15	Gain	0~42dB
數據深度	8/10/12bit	數據接口	USB3.0
光學接口	C	工作電壓	DC+10V~+28V；典型值：12V
整機功耗	<10W（制冷時功耗）	相機尺寸	52x52x61.2mm、≤250g

探測器選配

探測器部分可支持選配凌云光自研紅外系列產品，具體選配及兼容特性如下表所示。

探測器種類	型號	光譜范圍	兼容性
寬光譜短波紅外探測器（接口可選）	CB2000（USB3.0、GigE、CL）	0.4~1.7μm	凌云光紅外系列
短波紅外探測器（接口可選）	CB2000（GigE&CL）	0.9~1.7μm

M2模塊配件

類別	參數/性能	產品圖
衰減片	光譜譜段范圍可選：350-750nm、700-1100nm、1050-1700nm 透過率規格可選：ND2、3、4三種規格，可組合使用；（中波譜段需根據用戶需求去選配定制）
透鏡	光譜譜段范圍：350-750nm、700-1100nm、1050-1700nm 焦距可選：默認250mm焦距，根據用戶需求可支持選配更換300mm/500mm焦距（中波譜段需根據用戶需求去選配定制）
移動平臺	機械行程200mm（中波譜段需根據用戶需求去選配定制）
