XHZ-ZS101懸掛式土壤蒸滲儀采用先進的高分辨率稱重系統，配置了智能數據采集器和信號傳感器，可同時準確地測量蒸騰蒸發量和土壤水的滲漏量，并對測量的數據進行實時在線快速分析處理、記錄存儲，做到了數據采集的高速化、準確化和人性化，大大提高了工作效率，降低了勞動強度?，F(xiàn)今多用于水土保持、農業生態等領域的土壤水分研究、觀測和實驗。

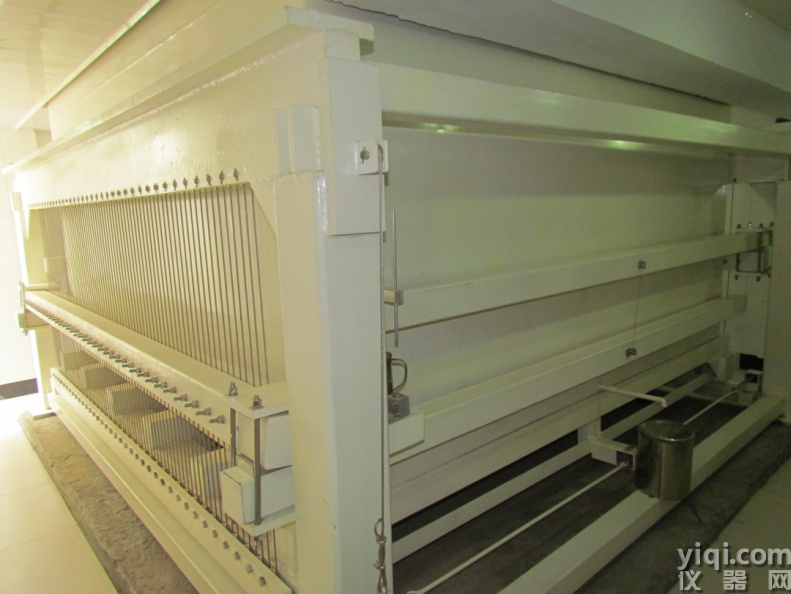

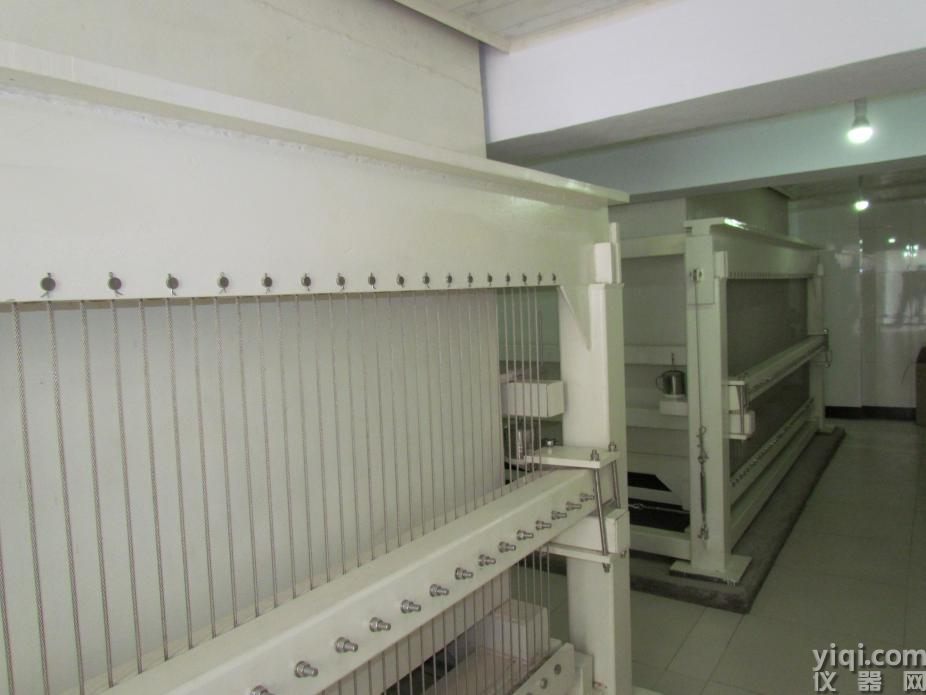

                                  圖1 蒸滲儀群地下室秤體部分                      圖2 蒸滲儀群地下室秤體部分

一、單套系統設備標準配置

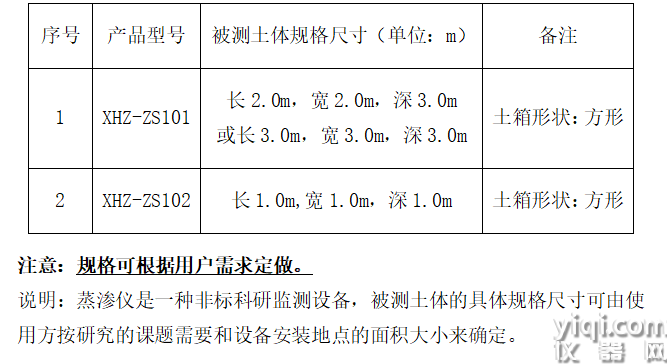

二、設備規格尺寸

三、系統設備組成

    （1）測量部分：由土壤、鋼筒、稱重系統平臺、稱重系統、滲漏量傳感器、位移傳感器等組成。

    （2）數據傳輸部分：由前端放大器和數據轉換模塊等組成。

    （3）終端顯示部分：由數據采集器、備用電源及配套軟件等組成。

    （4）設備安裝地下室部分：由主設備室和檢修通道等組成。

四、產品特點

    （1）支持市電、太陽能供電。若市電停電3天，蒸滲儀仍舊可以工作72小時。

    （2）精度高，可滿足用戶實驗需求。

    （3）數據存儲時間長，支持?jǐn)?shù)據下載保存為EXCEL，可使用USB接口導出數據。

    （4）維護簡單。

    （5）系統具有的防雷措施，各模塊間獨立運行，一塊受損或缺失不影響其他模塊運行。

五、設備數據采集

        蒸滲儀數據接收軟件是一款數據采集儀配套使用的軟件，此軟件是擁有數據分析、設備管理及曲線繪制功能，具有界面簡潔、操作簡單、上手容易、即開即用、無需復雜配置的特點，由3個子系統組成：數據分析、數據接收、系統設置?？傮w框架圖如下：

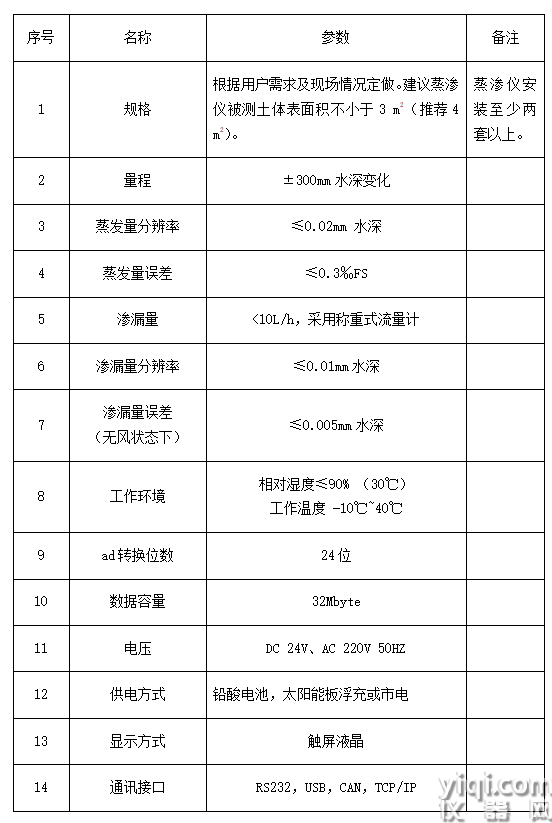

六、系統設備性能參數
