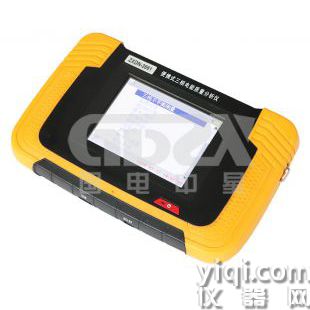

國電中星ZXDN-3561便攜式三相電能質量分析儀

品牌：武漢國電中星
產地：湖北武漢
供應商報價：面議

武漢國電中星電力設備有限公司更新時間：2025-05-06 08:02:40

銷售范圍售全國

入駐年限第5年

營業執照已審核

同類產品電力計量系列(11件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.yn180.com）上看到的!

掃碼分享

為您推薦

詳細介紹

產品簡介
ZXDN-3561便攜式三相電能質量分析儀是對電網運行質量進行檢測及分析的專用便攜式產品?？梢蕴峁╇娏\(yùn)行中的諧波分析及功率品質分析，同時配備了大容量的存儲器，能夠?qū)﹄娋W(wǎng)運行進行長期的數據采集檢測，同時配備PC應用軟件，把采集的數據上傳至計算機，便于進行各種分析。
產品特性

1、電壓、電流、頻率：可測量三相電壓、零線電壓、三相電流、零線電流、頻率等。
2、諧波測量：可測量至50次諧波，測量結果包括各次諧波電壓、諧波電流的幅值、電壓諧波的總失真度（總畸變率）、各次電壓諧波/電流諧波含有率；可顯示諧波頻譜圖。
3、功率測量：可測量三相視在功率、有功功率、無功功率、功率因數、三相電能等。
4、三相不平衡測量：可測量三相電壓不平衡度及正序、負序、零序電壓；三相電流不平衡度及正序、負序、零序電流、可顯示電壓矢量圖、電流矢量圖。
5、浪涌電流：可記錄至少40個浪涌電流事件。
6、波動/閃變：波動、短時閃變、長時閃變測量。
7、驟升/驟降：可記錄電壓驟升、驟降事件，最多可記錄40個事件。
8、監測記錄：可長時間地記錄基本的（穩態）電能質量參數，記錄時間間隔從3秒到30分鐘可調。
9、數字示波器：可用于查看電壓/電流信號波形。
技術參數

可測量范圍	測量精確度	說明
電壓/電流/頻率	三相電壓：10~700V（真有效值）零線電壓：1~70V(真有效值) 三相電流：0-1000A(真有效值，選配1000A電流傳感器) 零線電流：0~25A（真有效值，選配25A電流傳感器）頻率：40~70Hz	電壓：±0.5% 電流：±0.5% 頻率：±0.01Hz	此處以A相電壓頻率作為測量頻率
諧波測量	電壓諧波：總諧波、1~50次諧波電流諧波：總諧波、1~50次諧波	電壓諧波：±0.1（%f）電流諧波：±1%
功率測量	有功：0.05~700KW 視在：0.05~700KVA 無功：0.05~700KVAR 功率因數：0.00~1.00 有功電能：0.01~10000KWh 視在電能：0.01~10000KVAH 無功電能：0.01~10000KVARh 平均功率因數：0.00~1.00	有功：±2% 視在：±2% 無功：±2% 功率因數：讀數±0.005 有功電能：±2% 視在電能：±2% 無功電能：±2% 平均功率因數：讀數±0.005
三相不平衡	基波電壓：10~700V（真有效值）基波電流：0.5~1000A（真有效值）基波頻率：40~70Hz 相角：0~360° 不平衡度：0.0%~100	電壓：0.5% 電流：0.5% 頻率：讀數±0.01Hz 相角：讀數±0.3° 電壓不平衡度：讀數±0.2 電流不平衡度：讀數±0.2	此處以A相電壓頻率作為總測量頻率
監測記錄	可記錄參數：三相電壓、三相電流、零線電流、電壓諧波（總諧波、1~25次諧波）、電流諧波（總諧波、1~25次諧波）、三相不平衡、有功功率、功率因數、波動、閃變	記錄時長=（儀表可記錄數據個數×保存時間間隔）/60分鐘儀表可記錄的數據個數=18635個 保存時間間隔：3s~30MIN 記錄時長：15小時~388天	采集間隔閃變3秒，可監測15.5小時，采集間隔設置30分鐘可監測388天（3秒~30分鐘連續可調）
驟升驟降	電壓驟升、電壓驟降以及暫時斷電		最多可記錄40個事件
波動	電壓波動量：0.1%~10.0%	測量誤差：±5%
閃變	短時閃變長時閃變	段時間閃變測量誤差：±5% 長時間閃變測量誤差：±5%
數字示波器	三相電壓、三相電流、零線電壓和零線電流瞬時波形	采樣頻率：200KHz 最小采樣頻率：100Hz

電壓信號輸入回路：

     直接接入
輸入阻抗：1MΩ，20pF
     測量范圍：電壓真有效值?700V(有效值)
     功率消耗：小于0.5VA/相
2、電流輸入回路：
     間接接入
     測量范圍：電流真有效值?1A，5A，10A，100A，500A，1000A，3000A（選擇相應電流傳感器）
     功率消耗：小于0.5VA/相
3、測量信號頻率范圍： 40Hz～70Hz
4、顯示屏：5.7吋640×480 彩色圖形LCD + 觸摸屏
5、內存容量：128M bit FLASH
6、外部存儲接口：USB （可插接U盤）
7、工作電源：可充電鋰電池，充滿可工作5~6小時
8、外接電源：AC100~240V/DC16.8V-1A 電源適配器/充電器

注：如對產品型號、名稱、公司名及規格有特殊要求的，請?jiān)谫?gòu)買前告知我方：4000-828-027
