ZXGF-107便攜式EL測試儀

品牌：武漢國電中星
產地：湖北武漢
供應商報價：面議

武漢國電中星電力設備有限公司更新時間：2025-04-30 10:59:16

銷售范圍售全國

入駐年限第5年

營業執照已審核

同類產品其他電測產品(4件)

立即掃碼咨詢

聯系方式：400-822-6768

聯系我們時請說明在儀器網（www.yn180.com）上看到的!

掃碼分享

為您推薦

詳細介紹

產品簡介

ZXGF-107便攜式EL測試儀用于檢測光伏電池組件的隱裂、碎片、虛焊、黑片、斷柵及混檔等各類缺陷。光伏電池的內部缺陷嚴重影響光伏電池板的使用壽命和長期發電效率，甚至?xí)瓞F(xiàn)場火災，有缺陷的光伏電池組件會對業主方造成嚴重的經濟損失。為了滿足電站EL現場測試的需要，國電中星開發了便攜式EL檢測設備，產品方便攜帶，易于安裝，可在各類復雜現場條件下進行測試，快速診斷光伏組件的 EL 缺陷。給光伏電站安裝、運行維護及電站質量評估提供了重要依據。

性能特點

1) 便攜性：整機重量輕，便于攜帶；易于安裝。

2) 對焦：全自動對焦，暗光/斜面對焦無需輔助照明。

3) 濾光：可過濾燈光，月光等，測試效果無影響。

4) EL電源：便攜式EL電源，內置高性能鋰電池，體積小重量輕；擁有LED電量顯示功能、遠程遙控、上電指示燈、短路保護，恒流輸出模塊（電壓電流輸出不受電量高低影響）等功能；單次測試量大于250塊，滿足測試量需求。

5) 碳纖維專用檢測支架：碳纖維結構，穩固輕便，伸縮收納。

6) 定位器：十字激光快速定位測試位置，大幅度提升測試效率。

7) 智測APP管理軟件：參數修改、條碼錄入、電站快速測試模式、缺陷分類、數據統計查詢、相冊管理（權限）等功能，后續免費升級。

8) 智升WUSB管理軟件：軟件分為權限操作，權限密碼，數據統計，圖像處理，條碼錄入，日期分類，缺陷分類，命名保存，圖片水印，數據導出，數據日志等功能；更專業、更便捷。

技術指標

系統	名稱	規格

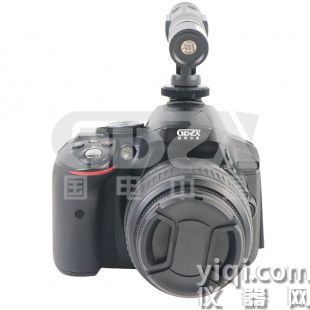

成像模塊	相機分辨率	2400萬像素高感相機，分辨率6000*4000
	感光芯片	COMS工業級
	芯片尺寸	23.5*15.6 mm
	紅外鏡頭	專用可變焦紅外鏡頭
	紅外芯片	專用T50S
	對焦模式	全?動對焦 39點全平?對焦系統具備更?的斜?對焦能?、成像畫質全?均勻?清、?局部虛點霧化、?需輔助對焦照明、斜?組件快速移動檢測、可在弱光與暗光環境下呈現更為緊細的組件EL圖像等
	成像時間	0.1s~30s 根據圖像效果可調
	ISO感光度	ISO 100~ 12800 根據圖像效果可調
	感光精度	弱電流下呈現隱裂等缺陷
	測試精度	0.1mm/pixel
	濾光波段	可屏蔽燈光、月光、星光等
	相機顯示屏	3.2寸旋轉高清103.7萬像素液晶屏
	檢測周期	10-20S （成像拍攝、電源連接上電、支架移動）

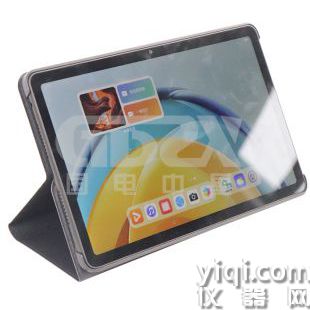

測試終端	平板電腦	華為10.1英寸 4G/64G 分辨率：1920*1200
Wifi 控制器	Wifi遠程操作	?線操作紅外相機進行檢測并可穩定可靠完成系統遠程控制拍攝
	Wifi頻率	2.4GHZ 抗電磁干擾
	圖像傳輸距離	0 ~10米
	圖像傳輸時間	2秒高速原圖傳輸
軟件系統	智測APP （Wifi版）	連接方式：無線wifi 2.4G版傳輸速度：1-3s 功能：相機參數修改（成像時間、光圈、ISO感光度、傳輸模式）、原圖傳輸高清顯示、條碼錄入、電站快速測試模式、缺陷分類、數據統計查詢，相冊管理（數據加密）等
	智升WUSB管理軟件（Usb版）	連接方式：高速傳輸USB數據線傳輸時長：1-3s 功能：權限操作、權限密碼、數據統計、圖像處理(矯正、灰度、截圖、圖像鏡像）、條碼錄入、日期分類、缺陷分類、命名保存、圖片水印、數據導出、數據日志等
	數據保存	1：保存相機儲存卡 2：保存平板電腦文件管理器 3：電腦文件管理器（保存路徑可自定義）

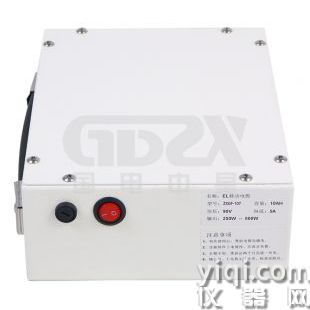

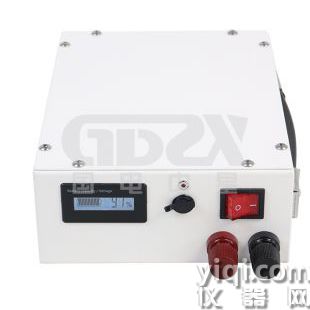

EL電源模塊	便攜式EL移動電源	供電：自供電容量：10AH 測試組件功率：250~800W 功能：LED電量顯示屏、遠程遙控上電控制、手動上電控制、上電指示、恒流輸出穩定模塊（電壓電流輸出不受電量高低影響）、短路/逆電流/漏電/過載/過熱等多功能保護遙控距離：無線遙控20米上電方式：MC4插頭連接上電外形尺寸：240mm185mm80mm 重量：3.5KG
支架系統	三腳架	伸縮高度：2M 材質：碳釬維，輕便方便攜帶控制云臺：720°?動云臺
支架系統	定位器	十字定位器：500nm；橫縱＞3米覆蓋范圍、可快速定位測試位置、大幅度提升檢測效率
整機	拉桿箱	尺寸：560mm435mm262mm 重量：15KG
環境溫度	-30C°~ 50C°
