HELIOS是一款自動化飛秒瞬態吸收光譜儀，它設計用于各種飛秒放大激光器，包括高能量Ti：Sapphire飛秒放大器和高重復率Yb飛秒放大器。

詳細介紹

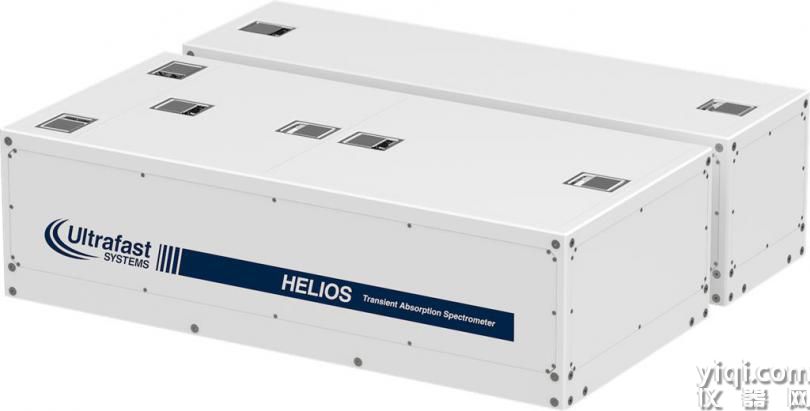

Helios飛秒瞬態吸收光譜儀

HELIOS 是一款自動化飛秒瞬態吸收光譜儀，它設計用于各種飛秒放大激光器，包括高能量 Ti：Sapphire 飛秒放大器和高重復率 Yb 飛秒放大器。結合獲得的光學延遲塊，HELIOS 提供了無與倫比的性能和用戶友好性。

產品特性：

寬探測光譜范圍

* 在基本波長（Ti：Sapphire 為 ~800 nm，Yb 為 ~1030 nm）周圍探測需要手動調整濾光片。

針對瞬態吸收優化的光譜分辨率
對于瞬態吸收，更高的光譜分辨率并不總是更好。繪制出所有光譜特征很重要，但為探測器的每個像素提供足夠的探測光也很重要。這兩個參數相互抵制——當探測光不足時，數據可能有噪聲；如果沒有足夠的光譜分辨率，一些重要的特征可能會被遺漏。因此，我們將光譜分辨率配置為足以在凝聚相實驗中解決實際問題，但不會過高，以允許探測器上有足夠的探測光。

8 ns 時間窗口，可擴展至 ms

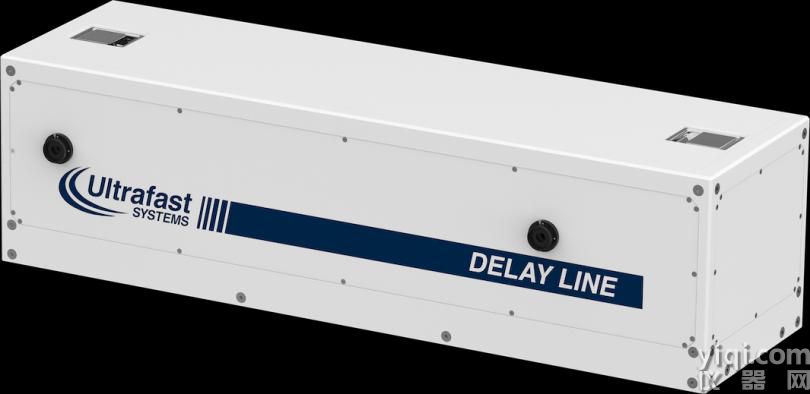

ns窗口是通過使用直接驅動高速光延遲線實現的。延遲塊光學元件采用定制設計的支架，以提高光束對準的可重復性和整體可靠性。該延遲線具有高分辨率和高速度的特點。高速掃描非常重要，因為它允許偽隨機步進，而不會顯著增加實驗時間。這種類型的步驟對于最大限度地減少激光不穩定和樣品降解的影響非常有用。
標準的 8 ns 時間窗口可通過 EOS 插件擴展到ms。

光延遲線規格：

反射探測光管理

我們使用離軸拋物面反射鏡來準直和聚焦 Helios 中的探測光。這導致樣品處出現 ~50 μm 的探測束腰。緊密聚焦探測光束允許使用低至數十 nJ/脈沖低能量激發而不會犧牲信號幅度。
此外，在探測路徑中使用反射光學元件可以提高設備的時間分辨率。

內置自動化

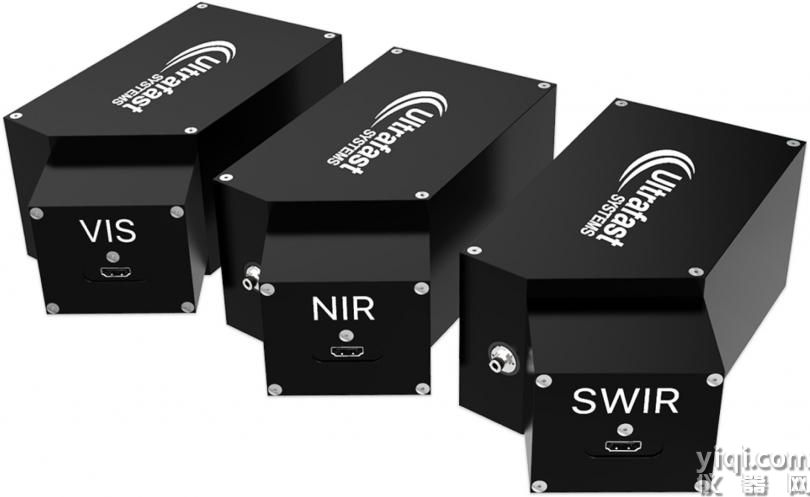

探測器
所有 Helios 探測器都是帶有線性陣列探測器的光纖耦合光譜儀。每個光譜儀都有一個像差校正的凹面光柵，以實現最大的光通量（對于高質量數據至關重要）。ADC 分辨率高達 16 位。所有探測器都安裝在光學工作臺外的 19 英寸電子機架中。

UV-VIS紫外-可見范圍：對于此光譜范圍，我們有兩種探測器選項：

NIR 光譜范圍：這款 256 像素 InGaAs 傳感器在光譜分辨率和靈敏度之間實現了很好的平衡。光譜響應：800 – 1600 nm。典型的光譜范圍跨度為 800 nm（即 800 – 1600 nm）。光譜采集速率 – 高達 5000 個光譜/秒。
SWIR 光譜范圍：256 像素 InGaAs 傳感器（光譜響應：1000 – 2600 nm）。典型的光譜范圍跨度為 800 nm（即 1600 – 2400 nm）。光譜采集速率 – 高達 5000 個光譜/秒。

大面積樣品處理
寬敞的 （350 mm x 250 mm） 樣品室和可拆卸的側板便于安裝低溫恒溫器、平移樣品架，甚至可以耦合到外部磁鐵。此外，只需在樣品周圍留出更多空間，即可更輕松地處理樣品。

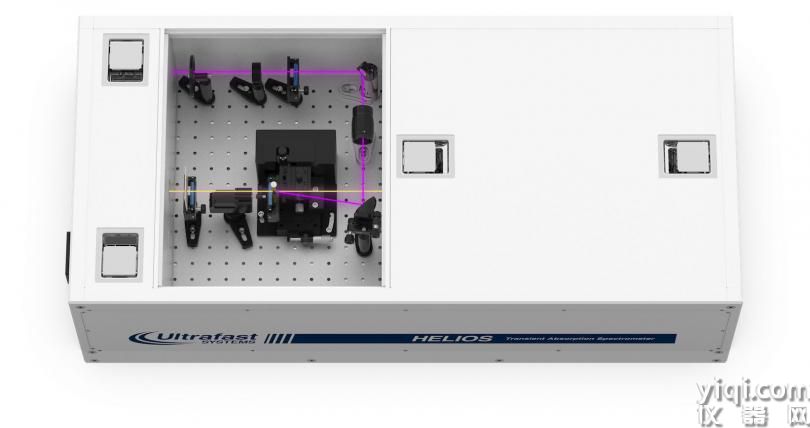

樣品架選項
磁力攪拌器允許使用封閉的比色皿（≥2 mm 長），并且可以與簡單的比色皿支架一起使用。平移樣品架可以柵格較薄的比色皿（不易攪拌）、薄膜、晶圓等。平移樣品架可以處理透射和反射樣品。

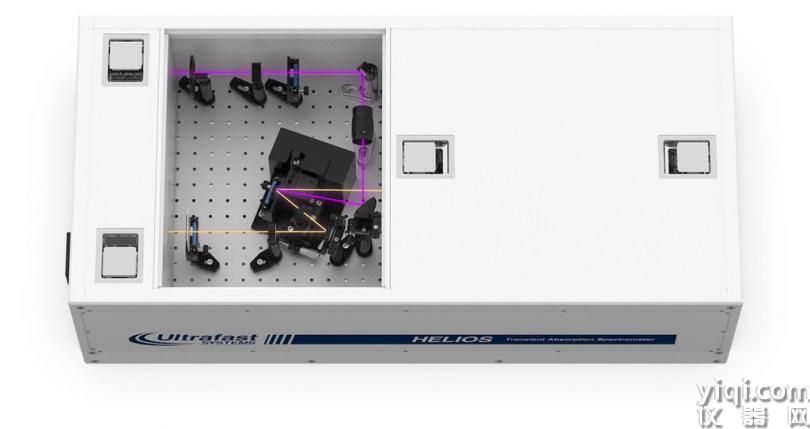

探測參考選項
HELIOS 有一個用于第二個探頭（參考）通道的選項。在這種情況下，探針光束在穿過樣品之前被一分為二。當一個臂穿過樣品時，另一個臂被直接發送到參考光譜儀，該光譜儀監測探針光束強度的波動。這種方法的主要優點是，它允許用戶以較少的平均激光脈沖數實現指定的信噪比。該方法推薦用于激光發射次數嚴重受限的低重復率和/或易光降解樣品的實驗。

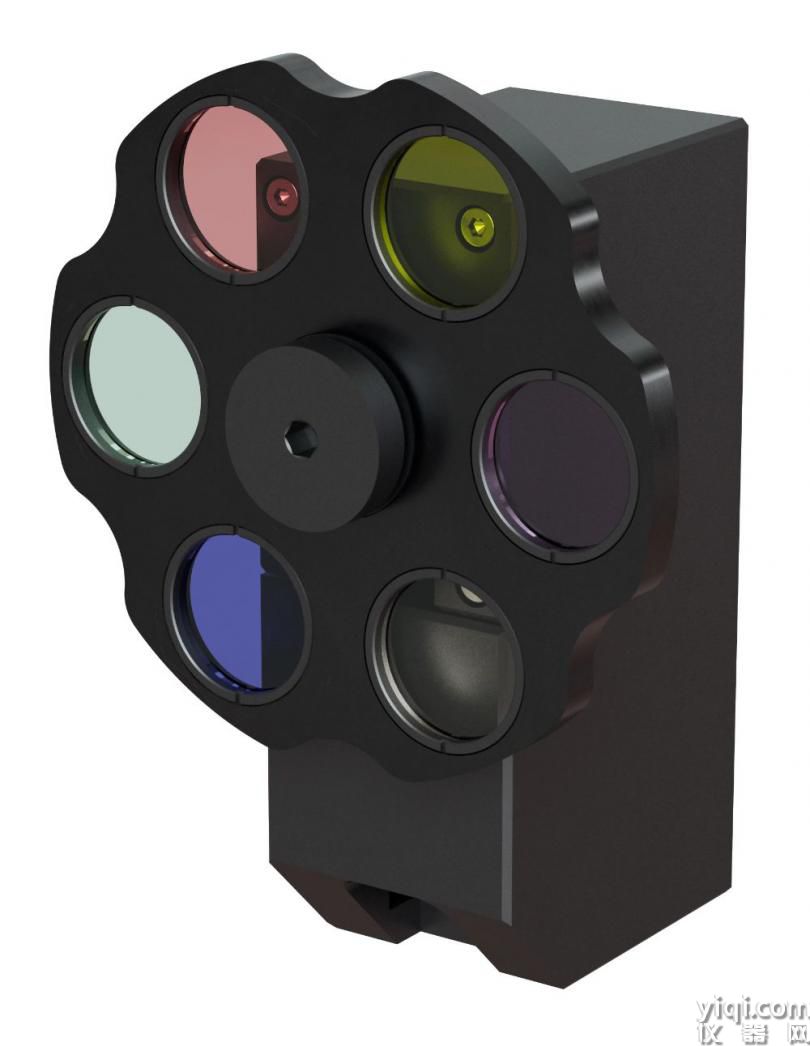

計算機控制濾光片轉盤
自動切換，用于不同的泵浦能量等。

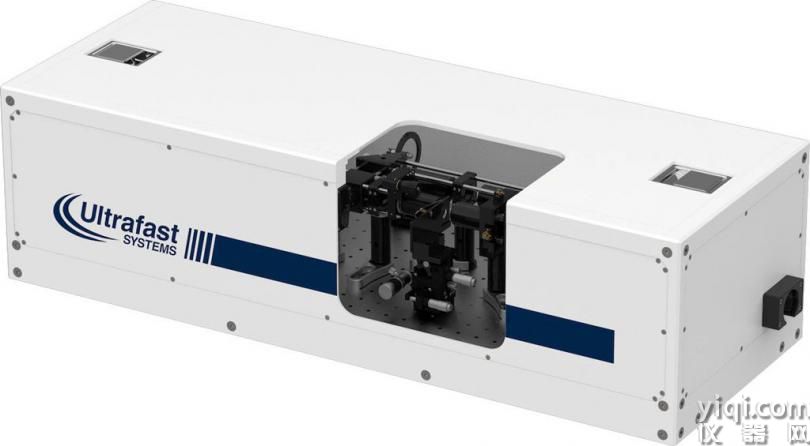

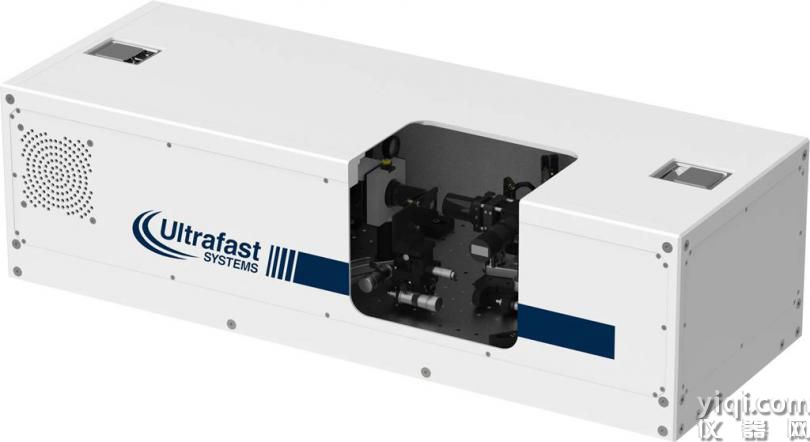

HELIOS 顯微鏡選項
我們提供兩種選項來執行空間分辨瞬態吸收測量。

Helios 顯微鏡 共聚焦 共聚焦顯微鏡	WIDEFIELD 顯微鏡
這實際上是 Helios，具有非常緊密的光束聚焦在樣品上。借助它，您可以從樣品上的特定點提取瞬態光譜和動力學。	它旨在同時對樣品上多個點的動力學數據進行成像。

軟件

HELIOS 數據采集軟件內置支持所有關鍵光學元件的自動對準，基本上無需手動操作。
該軟件也非常用戶友好且用途廣泛：

應用

Helios IR 可用于監測中紅外光譜區域吸收的光誘導物質。例如，低帶隙納米材料中的振動激發態、電荷載流子和電子激發態等。

HELIOS IR 有用的一些研究領域是：

HELIOS 所有者正在各種項目中使用該儀器：

單壁碳納米管上的光處理
富勒烯和酞菁三聯體中的光處理
雙光子發色團的光物理性質
膠體金屬納米顆粒中的等離激元阻尼
非線性吸收鉑配合物
金屬納米粒子的表面等離子體共振
銀納米點熒光閃爍
使用染料簇進行紅外光子收集
金納米顆粒中的聲學振動
龍蝦色素的飛秒光譜法
金屬納米顆粒的材料特性
類胡蘿卜素的幾何異構體
硒化鎘量子點的光化學
光激發金簇中的量子約束
PbS 納米顆粒的非線性吸收
超分子金屬環中的光學激發
近紅外中的非線性吸收和光限制
聚噻吩薄膜中的超快 Polarion 和 Triplet 激子形成
聚合物太陽能電池上的甲烷富勒烯陽離子
低聚烯和低聚噻吩的電子性質
酞菁和卟啉的超分子礫巖
釕 （II）/錫 （IV） 多卟啉陣列中的光誘導電子轉移
金屬超分子盒中的光誘導過程
棒狀雙核 Ru（II） 配合物中的光誘導能量轉移
多層三吡啶官能化苝雙酰亞胺金屬配合物
卟啉-苝二酰亞胺對稱三聯體中的光誘導過程
