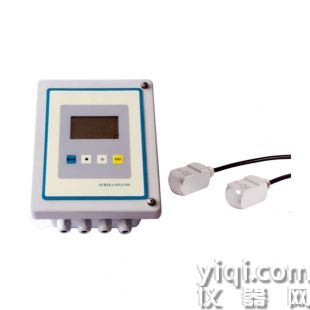

夾裝式電磁流量計

★ 測量管內無可動部件，便于維護管理；無阻流部件，因此無壓力損失。
★ 被測液體電導率≥5μs/cm，配合各種襯里材料，可適用于測量各種酸、堿、鹽溶液及 泥漿、礦漿、紙漿等介質的流量。
★ 流量的測量不受流體的密度、粘度、溫度、壓力和電導率變化的影響，傳感器感應電壓信號與平均流速呈線性關系，測量精度高。
★ 合理選用襯里及電極材料，可實現良好的耐腐蝕性和耐磨性。
★ 低頻矩形波激磁，不受工頻及現場各種雜散干擾的影響，工作穩定可靠。
★ 不受流體方向影響，正反向均可準確計量。
★ 量程比1：120(0.1m/s～12m/s)，滿量程流速范圍寬。
★ 漢字液晶背光顯示，可在線修改參數，操作簡單方便。
★ 具有空管測量、**功能，并能適應不同的流體介質。
★ 掉電時間記錄功能，自動記錄儀表系統電源間斷時間，補算漏計流量。

★ 小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。

產品簡介 / INTRODUCTION

電磁流量計符合標準JB/T9248-2015《電磁流量計》，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證，防爆標志為EXD11CT6，適用于各種**性環境的液體測量。

工作原理 / WORKING PRINCIPLE

根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD

式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）

傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，**輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。

產品優點  / PRODUCT ADVANTAGES

1、電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；

2、可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量；

3、測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響；

4、電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；

5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；

6、工業用電磁流量計的口徑選擇范圍寬。
