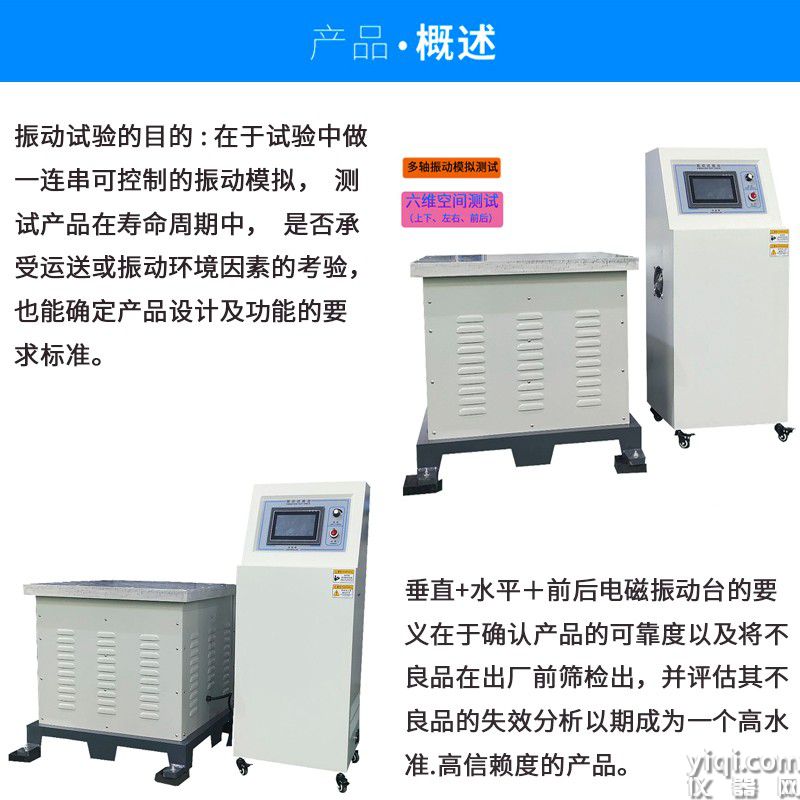

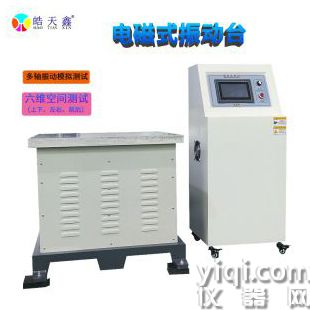

工作原理

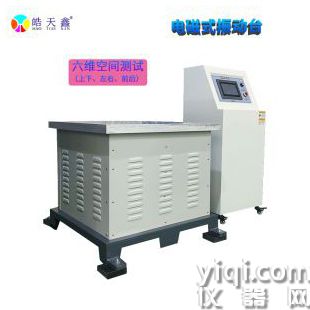

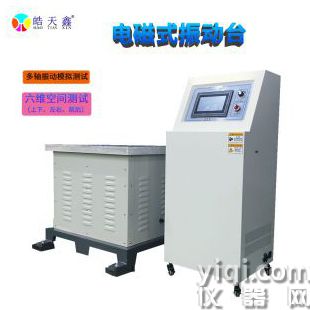

結構組成

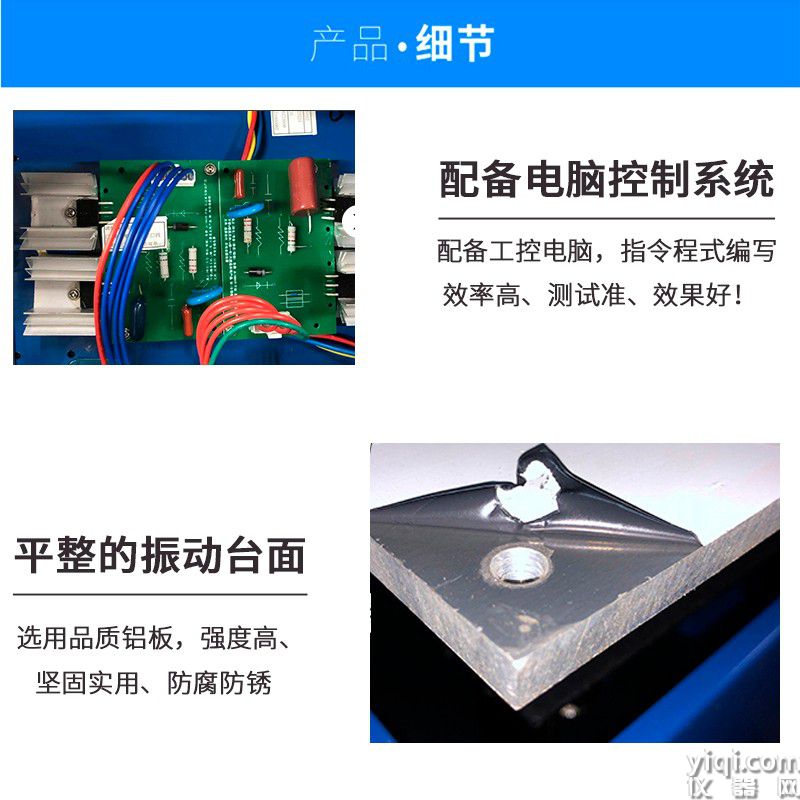

• 臺面及動圈組合體：臺面用于安裝被試產品或夾具，是振動輸出界面。動圈是在金屬骨架上繞有多組激磁線圈，功率放大器向處于直流磁場隙縫中的動圈繞組輸送交變電流信號，使其受交變電磁力驅動產生往復運動。

• 勵磁線圈及導磁體：由勵磁線圈、磁鋼體、極芯、極板、短路環組成。給勵磁線圈通直流電流，在線圈周圍產生恒定強磁場，順著磁路流動形成閉環磁路，與通以交變電流的驅動線圈相互作用，產生交變驅動力實現振動輸出。

• 臺體、支座及減振裝置：臺體包括臺架、耳軸、支座、隔振彈簧等機械結構，以及懸掛、支撐、導向裝置和產生磁路的勵磁線圈及導磁體等。在臺體與支座或支座與地面之間加裝振動隔離裝置，減少臺體振動及外界振動的影響。

• 動圈的懸掛與支撐：臺面及動圈組合體依靠懸掛、支撐裝置懸空在磁路氣隙中運動。中、小推力的電動振動臺一般安裝組合式板簧、搖臂滾裝置等；大推力的電動振動臺則需要輔助的負載支撐系統。

• 消磁線圈：電動振動臺臺面下方裝有消磁線圈，產生與漏磁磁場方向相反的磁場，將臺面漏磁限制在試驗件可接受的量級之內。

• 回轉機構：垂直型電動振動臺通常配有水平滑臺，通過在支架上安裝耳軸、軸瓦、回轉手柄等部件，可手動或自動調整臺體傾斜角度，實現垂直振動和水平振動的轉換。

• 冷卻裝置：30-50kN 推力以下的電動振動臺通常采用強制風冷方式；推力 50kN 以上的電動振動臺原則上采用水冷、油冷或水冷 + 油冷混合冷卻方式。

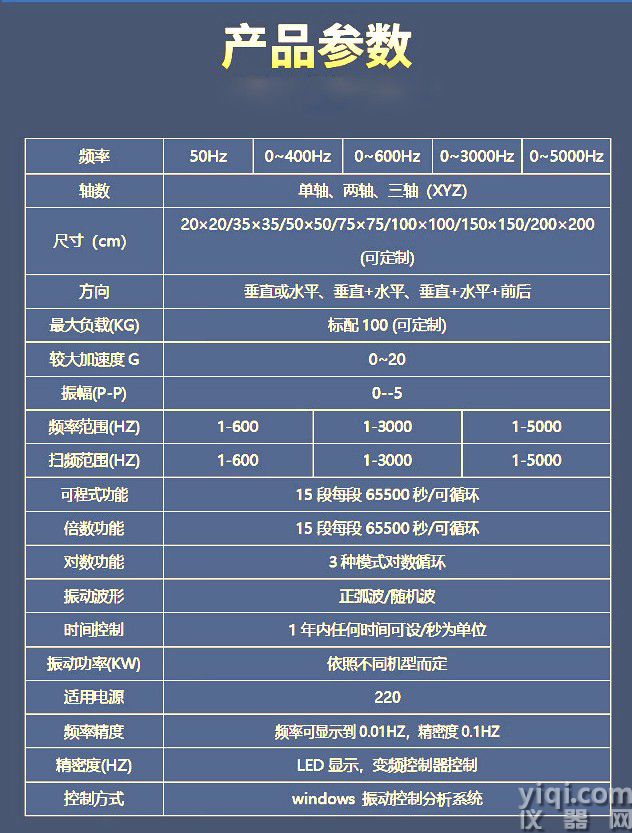

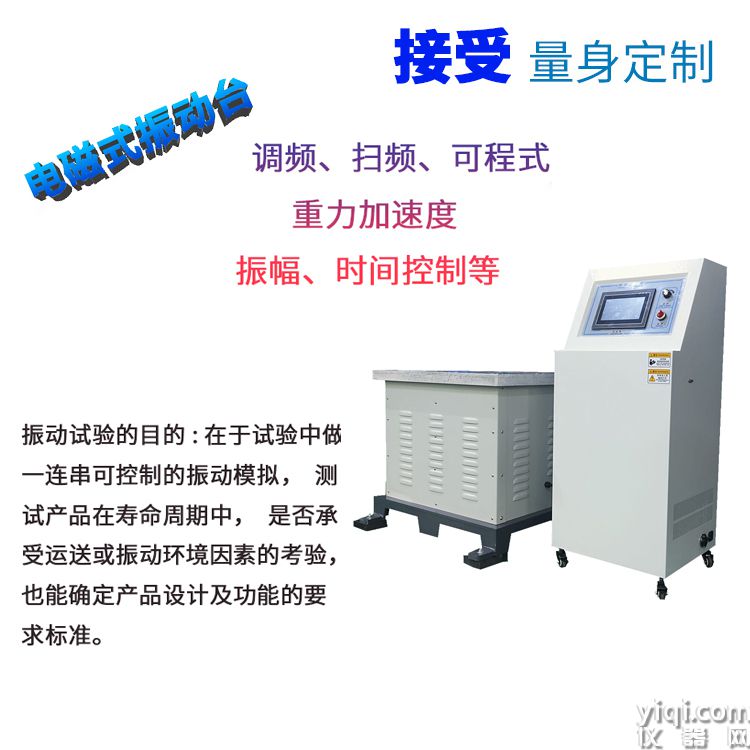

產品特點

• 性能方面

• 頻率范圍寬：可從接近零赫茲到幾千赫茲，甚至可達幾十千赫茲，能滿足不同產品在各種頻率下的振動測試需求。

• 振動穩定：運行時能夠提供較為穩定的振動輸出，保證測試結果的可靠性。

• 波形失真度?。合啾绕渌恍╊愋偷恼駝优_，電磁式振動臺產生的振動波形更接近理想波形，失真度較小，有利于準確模擬實際振動環境。

• 振幅和頻率調節方便：可以較為便捷地對振幅和頻率進行調節，能夠根據不同的測試要求快速準確地設置相應參數。
